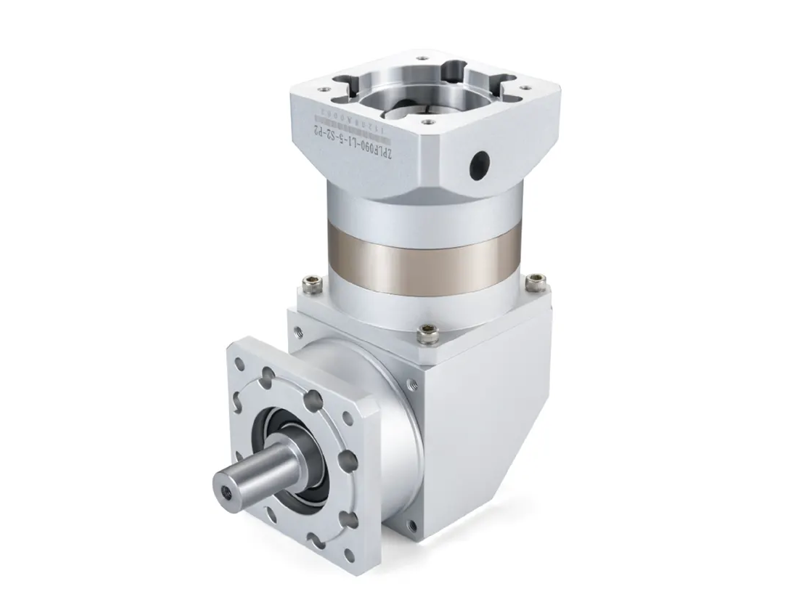

NZPLF系列同轴方法兰行星减速机 | ||
| NZPLF系列为同轴方法兰直齿行星减速机，采用直齿齿轮传动，经渗碳淬火处理，齿向齿廓修形处理，确保运行平稳，噪音小，结构简单。适配本司一体化电机。 | |
特点 ● 支持本司全系一体化步进、伺服电机 ● 转速精度高 ● 标准直齿结构 | ||
 | 直齿减速机选型 | ||||
| 型号 | 产品形态* | 级数 | 减速比 | 适配电机 | |
| NZPLF057 | 直角方法兰行星减速机 | 一级 | 3、4、5、7、10 | STM57系列 步进电机 | |
| 二级 | 16、20、25、28、35、40、50、70 | ||||
| NZPLF086 | 一级 | 3、4、5、7、10 | STM86系列 步进电机 | ||
| 二级 | 12、15、16、20、25、28、35、40、50、70 | ||||
| NZPLF040 | 一级 | 4、5、7、9、10 | PMM40系列 伺服电机 | ||
| 二级 | 16、20、25、28、35、40、50、70、100 | ||||
| 三级 | - | ||||
| NZPLF060 | 一级 | 3、4、5、7、10 | PMM60系列 伺服电机 | ||
| 二级 | 16、20、25、28、35、40、50、70 | ||||
| 三级 | 64、80、100、125、140、175、200、250、280、350 | ||||
| NZPLF080 | 一级 | 3、4、5、7、10 | PMM80系列 伺服电机 | ||
| 二级 | 12、15、16、20、25、28、35、40、50、70 | ||||
| 三级 | 64、80、100、125、140、160、175、200、250、280、350 | ||||
| NZPLF系列同轴方法兰行星减速机 | |||||||
| 型号 | 级数 | 减速比 | NZPLF057 | NZPLF086 | NZPLF040 | NZPLF060 | NZPLF080 | |
| 额定输出扭矩(N·m) | 1 | 3 | 16.5 | 60 | - | 16.5 | 60 | |
| 4 | 27 | 86 | 13 | 27 | 86 | |||
| 5 | 27 | 94.5 | 15 | 27 | 94.5 | |||
| 7(9) | 19.5 | 64 | 12(9) | 19.5 | 64 | |||
| 10 | 8.5 | 39.5 | 9 | 8.5 | 39.5 | |||
| 2 | 12 | - | 96 | - | - | 96 | ||
| 15 | - | 96 | - | - | 96 | |||
| 16 | 30 | 96 | 13 | 30 | 96 | |||
| 20 | 30 | 96 | 15 | 30 | 96 | |||
| 25 | 33 | 105.5 | 15 | 33 | 105.5 | |||
| 28(32) | 30 | 96 | 13 | 30 | 96 | |||
| 35 | 33 | 105.5 | 15 | 33 | 105.5 | |||
| 40 | 30 | 96 | 13 | 30 | 96 | |||
| 50(64) | 33 | 105.5 | 15 | 33 | 105.5 | |||
| 70(100) | 21.5 | 71.5 | 12(9) | 21.5 | 71.5 | |||
| 3 | 64 | - | - | - | 37.5 | 120 | ||
| 80 | - | - | - | 37.5 | 120 | |||
| 100 | - | - | - | 37.5 | 120 | |||
| 125 | - | - | - | 41 | 132 | |||
| 140(160) | - | - | - | 37.5 | 120(120) | |||
| 175 | - | - | - | 41 | 132 | |||
| 200 | - | - | - | 37.5 | 120 | |||
| 250 | - | - | - | 41 | 132 | |||
| 280 | - | - | - | 37.5 | 120 | |||
| 350 | - | - | - | 41 | 132 | |||
| 转动惯量(kg·cm2) | 1 | 3 | 0.107 | 0.400 | - | 0.107 | 0.400 | |
| 4 | 0.094 | 0.309 | - | 0.094 | 0.309 | |||
| 5 | 0.092 | 0.291 | - | 0.092 | 0.291 | |||
| 7 | 0.091 | 0.285 | - | 0.091 | 0.285 | |||
| 10 | 0.091 | 0.283 | - | 0.091 | 0.283 | |||
| 2 | 12 | - | 0.400 | - | - | 0.400 | ||
| 15 | - | 0.400 | - | - | 0.400 | |||
| 16 | 0.094 | 0.309 | - | 0.094 | 0.309 | |||
| 20 | 0.092 | 0.291 | - | 0.092 | 0.291 | |||
| 25 | 0.092 | 0.291 | - | 0.092 | 0.291 | |||
| 28(32) | 0.091 | 0.285 | - | 0.091 | 0.285 | |||
| 35 | 0.091 | 0.285 | - | 0.091 | 0.285 | |||
| 40 | 0.091 | 0.283 | - | 0.091 | 0.283 | |||
| 50(64) | 0.091 | 0.283 | - | 0.091 | 0.283 | |||
| 70 | 0.091 | 0.283 | - | 0.091 | 0.283 | |||
| 3 | 64 | - | - | - | - | 0.291 | ||
| 80 | - | - | - | - | 0.291 | |||
| 100 | - | - | - | 0.094 | 0.291 | |||
| 125 | - | - | - | 0.092 | 0.291 | |||
| 140(160) | - | - | - | 0.092 | 0.285 | |||
| 175 | - | - | - | 0.091 | 0.285 | |||
| 200 | - | - | - | 0.091 | 0.283 | |||
| 250 | - | - | - | 0.091 | 0.283 | |||
| 280 | - | - | - | 0.091 | 0.283 | |||
| 350 | - | - | - | 0.091 | 0.283 | |||
| 故障停止扭矩(N·m) | 2倍额定输出扭矩 | |||||||
| 额定输入转速(rpm) | 3000 | 3000 | 4000 | 4000 | 3000 | |||
| 最大输入转速(rpm) | 6000 | 6000 | 8000 | 8000 | 6000 | |||
| 最大径向负载(N) | 605 | 1270 | 185 | 670 | 1420 | |||
| 最大轴向负载(N) | 490 | 1100 | 150 | 550 | 1250 | |||
| 效率(%) | ＞90 | ＞90 | ||||||
| 噪音(dB) | 60 | 65 | 60 | 60 | 65 | |||
| 使用寿命(h) | 20000 | |||||||
| 润滑方式 | 合成油脂润滑 | |||||||
| 重量(kg) | 1 | 2.2 | 4.7 | 0.5 | 2.2 | 4.7 | ||
| 2 | 2.5 | 5.3 | 0.6 | 5.5 | 5.3 | |||
| 3 | - | - | 0.7 | 2.8 | 5.3 | |||
| 注：“-” 代表该减速比无参数；（）内减速比对应（）相关参数 | ||||||||

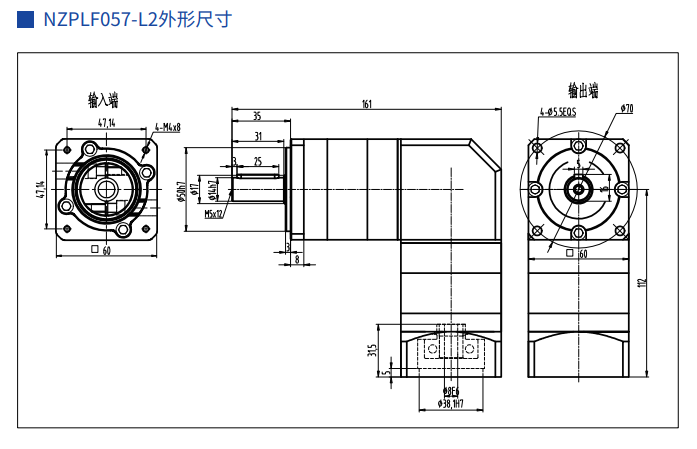

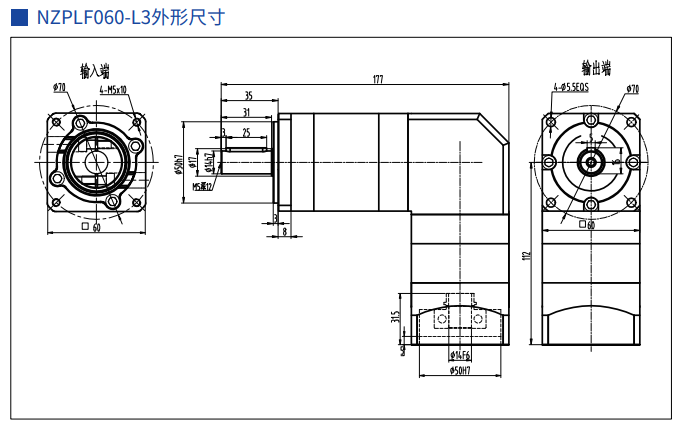

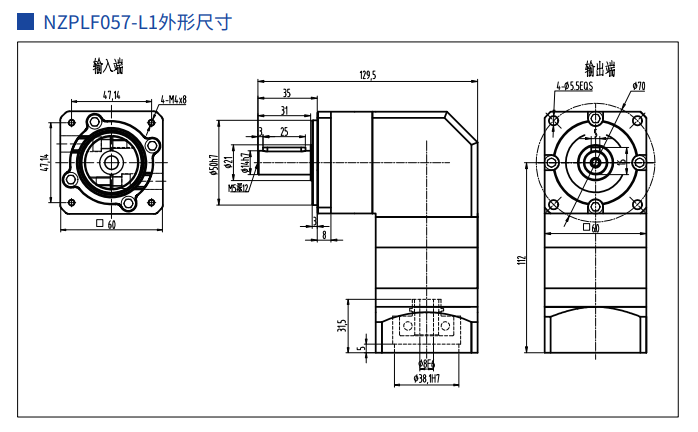

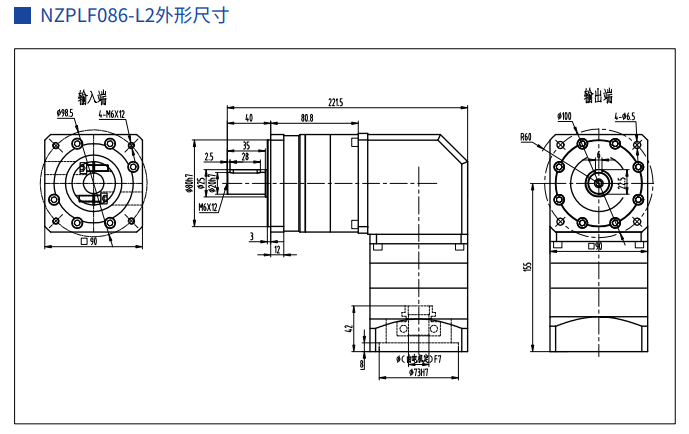

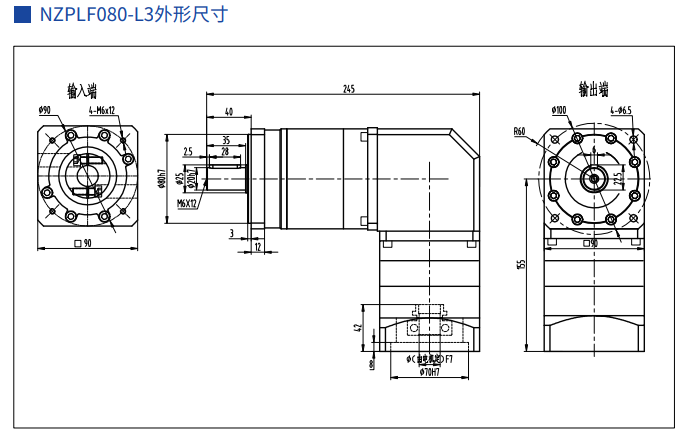

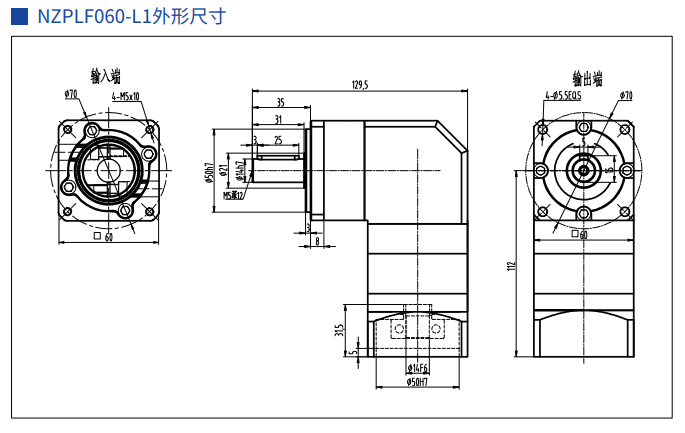

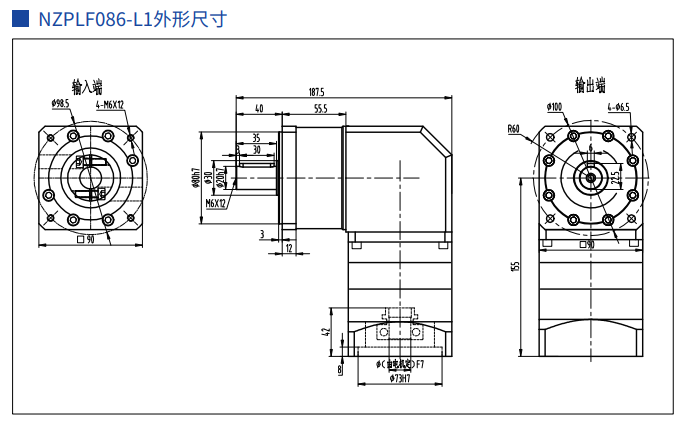

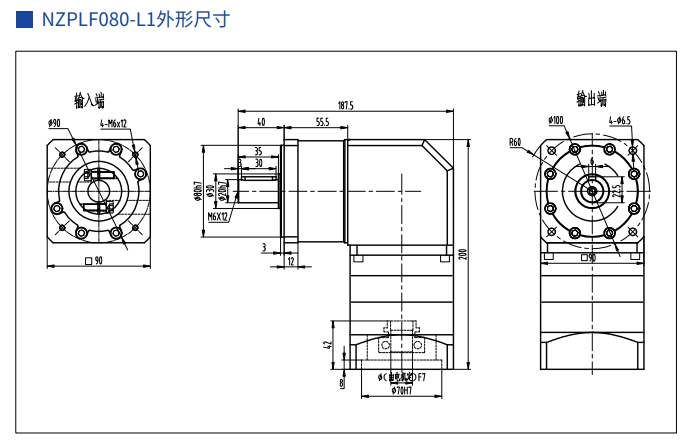

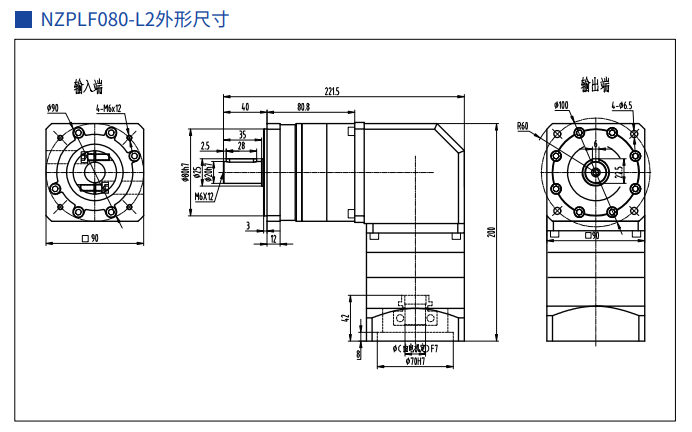

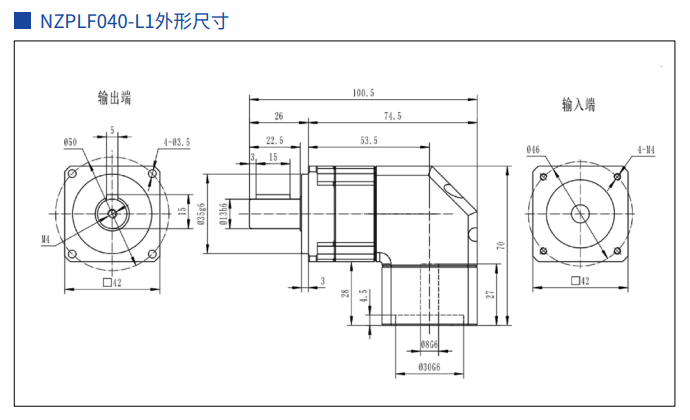

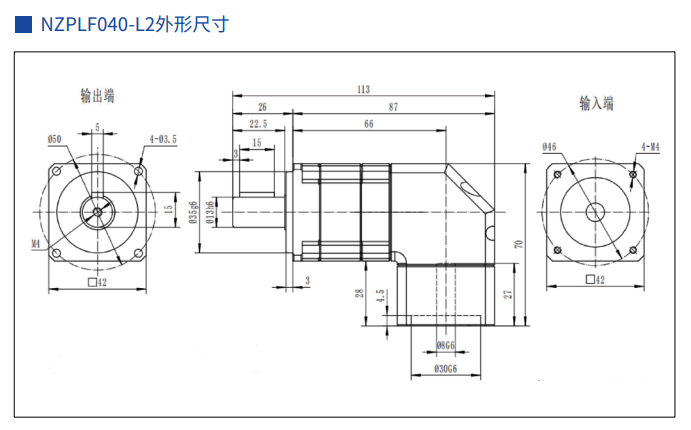

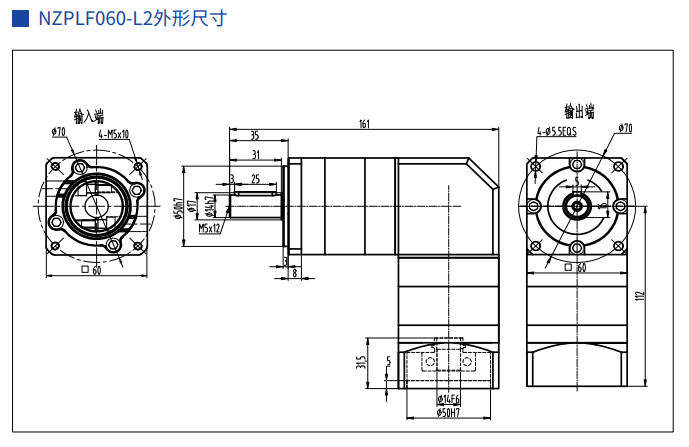

| 外形尺寸 |
| |
|
