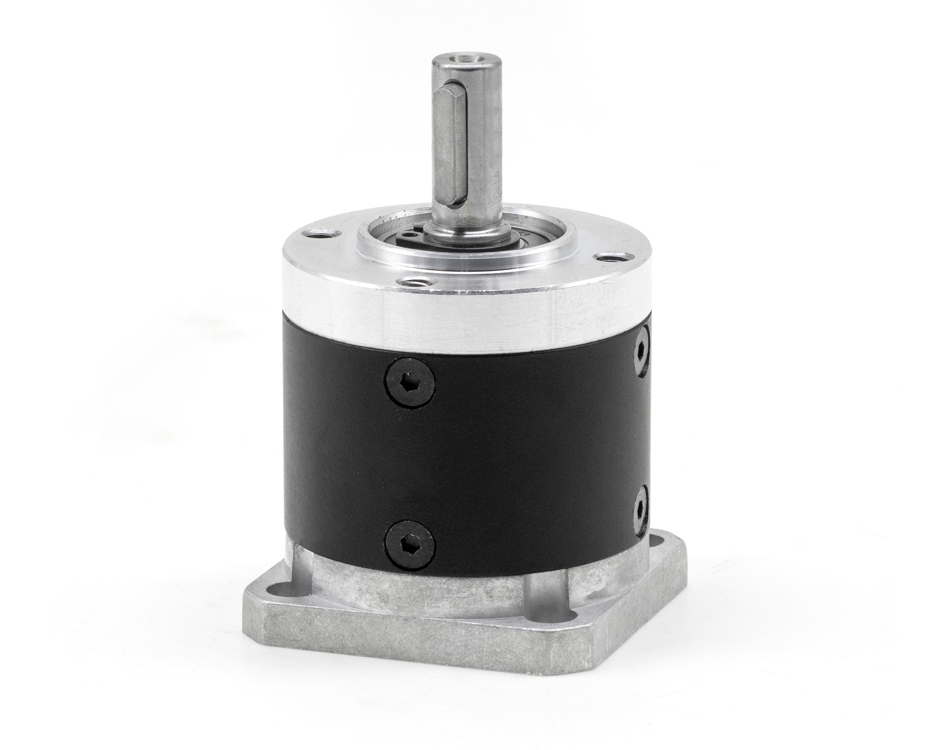

NDLE系列同轴圆法兰行星减速机 | ||
| NDLE系列为同轴圆法兰直齿行星减速机，采用直齿齿轮传动，经渗碳淬火处理，齿向齿廓修形处理，确保运行平稳，噪音小，结构简单。适配本司一体化电机。 | |
特点 ● 支持本司全系一体化步进、伺服电机 ● 转速精度高 ● 标准直齿结构 | ||
 | 直齿减速机选型 | ||||
| 型号 | 产品形态* | 级数 | 减速比 | 适配电机 | |
| NDLE042 | 步进同轴圆法兰 | 一级 | 3、4、5、8 、10 | STM42系列 步进电机 | |
| 二级 | 16、20、25、32、40、50 | ||||
| 三级 | 64、80、100、125、140、160、200、250 | ||||
| NDLE040 | 伺服同轴圆法兰 | 一级 | 3、4、5、8 | PMM40系列 伺服电机 | |
| 二级 | 16、20、25、32、40、50 | ||||
| 三级 | 64、80、100、125、160、200 | ||||
| NDLE系列同轴圆法兰行星减速机 | ||||
| 型号 | 级数 | 减速比 | NDLE042 | NDLE040 | |
| 额定输出扭矩(N·m) | 1 | 3 | 4 | 4 | |
| 4 | 6 | 6 | |||
| 5 | 6 | 6 | |||
| 8 | 4 | 4 | |||
| 10 | 3 | 3 | |||
| 2 | 16 | 10 | 10 | ||
| 20 | 11 | 11 | |||
| 25 | 11 | 11 | |||
| 32 | 8 | 8 | |||
| 40 | 7 | 7 | |||
| 50 | 7 | 7 | |||
| 3 | 64 | 10 | 10 | ||
| 80 | 11 | 11 | |||
| 100 | 11 | 11 | |||
| 125 | 8 | 8 | |||
| 140 | 8 | - | |||
| 160 | 7 | 7 | |||
| 200 | 7 | 7 | |||
| 250 | 7 | - | |||
| 转动惯量(kg·cm2) | 1 | 3 | 0.095 | 0.095 | |
| 4 | 0.092 | 0.092 | |||
| 5 | 0.091 | 0.091 | |||
| 8 | 0.090 | 0.090 | |||
| 10 | 0.090 | 0.090 | |||
| 2 | 16 | 0.092 | 0.092 | ||
| 20 | 0.092 | 0.092 | |||
| 25 | 0.091 | 0.091 | |||
| 32 | 0.090 | 0.090 | |||
| 40 | 0.090 | 0.090 | |||
| 50 | 0.090 | 0.090 | |||
| 3 | 64 | 0.092 | 0.092 | ||
| 80 | 0.092 | 0.092 | |||
| 100 | 0.091 | 0.091 | |||
| 125 | 0.090 | 0.090 | |||
| 140 | 0.090 | - | |||
| 160 | 0.090 | 0.090 | |||
| 200 | 0.090 | 0.90 | |||
| 250 | 0.090 | - | |||
| 故障停止扭矩(N·m) | 2倍额定输出扭矩 | ||||
| 额定输入转速(rpm) | 3000 | 3000 | |||
| 最大输入转速(rpm) | 4000 | 4000 | |||
| 最大径向负载(N) | 180 | 180 | |||
| 最大轴向负载(N) | 150 | 150 | |||
| 效率(%) | 95% | 90% | |||
| 噪音(dB) | 60 | 60 | |||
| 使用寿命(h) | 20000 | ||||
| 润滑方式 | 合成油脂润滑 | ||||
| 重量(kg) | 1 | 0.27 | 0.27 | ||
| 2 | 0.36 | 0.36 | |||
| 3 | 0.41 | 0.41 | |||
| 注：“-” 代表该减速比无参数 | |||||

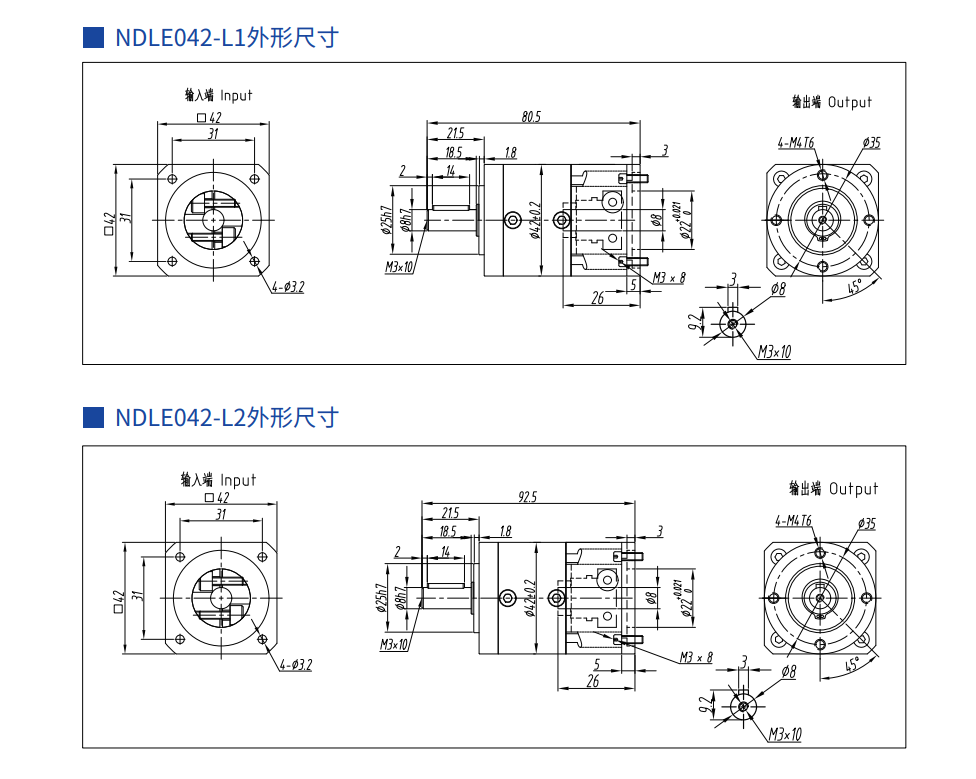

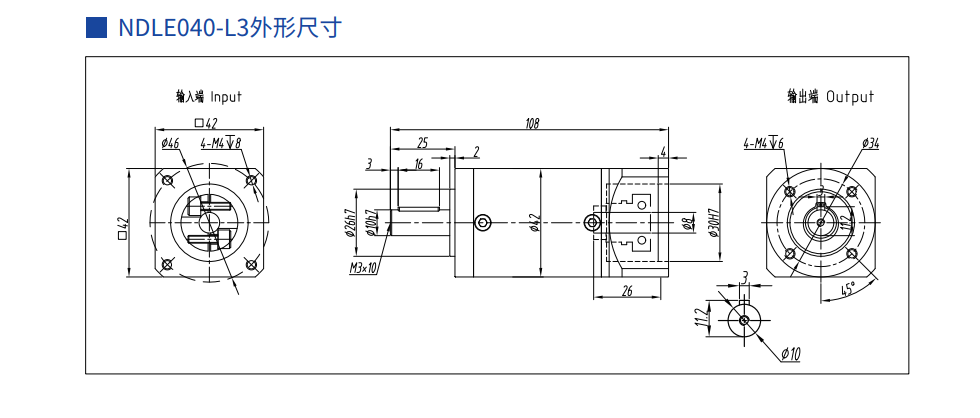

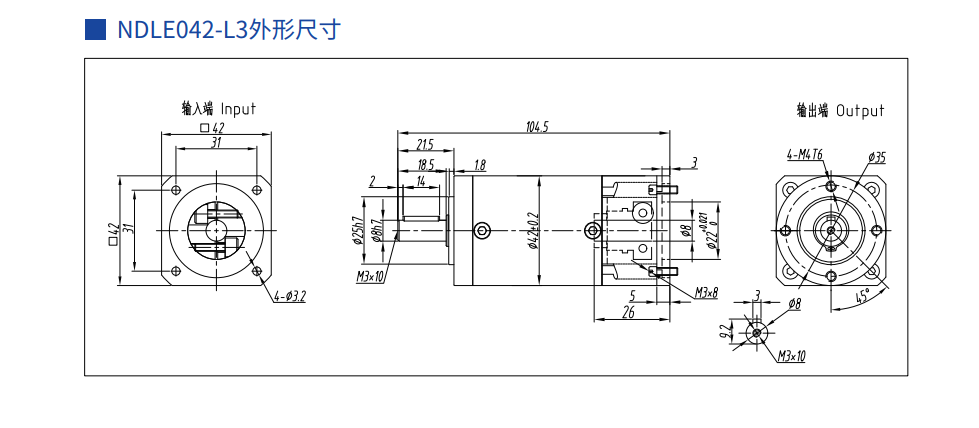

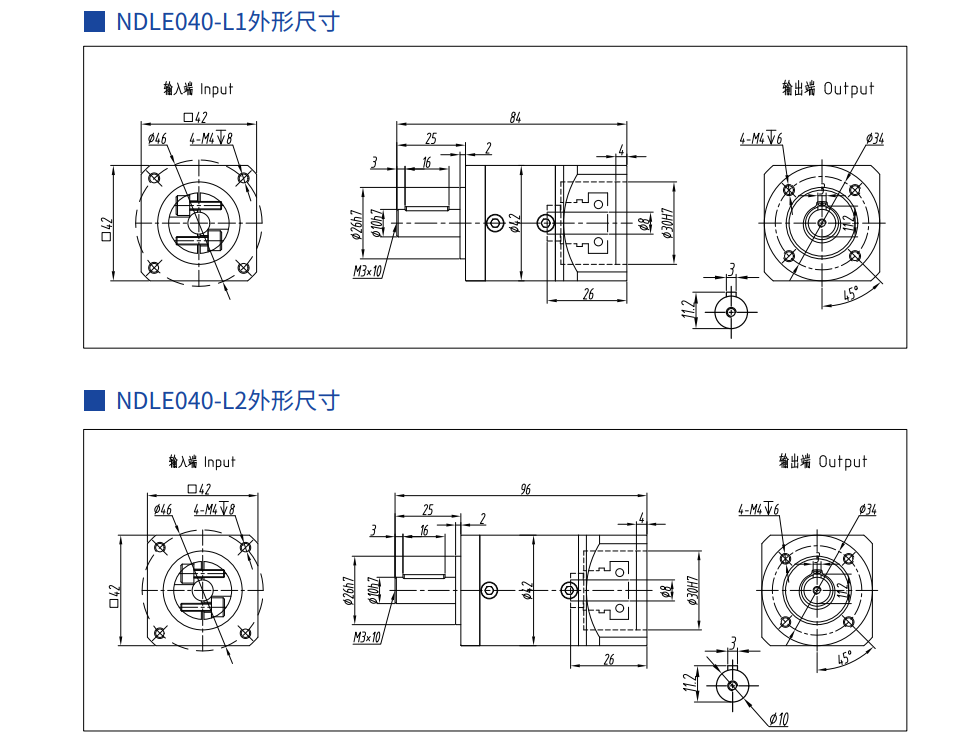

| 外形尺寸 |
| |
|
