本文旨在介绍一体式步进伺服电机在角度测量平台中的应用场景、技术特点、遇到的挑战及解决方案。通过实际案例分析，展示电机在提升角度测量精度和稳定性方面的关键作用。

一、应用场景简介

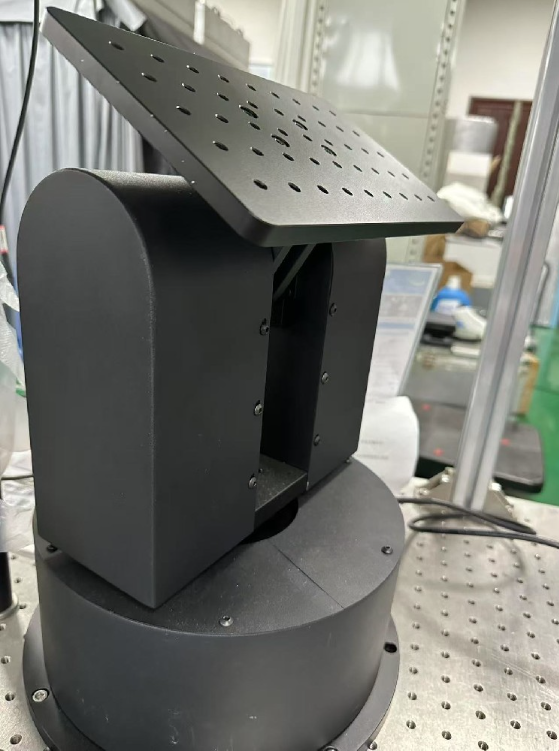

角度测量平台广泛应用于科研、航空航天、工业自动化等领域，用于精确测量物体的角度变化。该平台通过高精度的传感器和驱动系统，实现对物体旋转角度的实时监测和控制。一体式步进伺服电机以其高精度、高响应速度和易于控制的特点，成为角度测量平台的理想选择。

二、电机型号及应用概述

• 电机型号‌：STM4260B-485-M-0FS

• 应用场景‌：角度测量平台

• 设备用量‌：单平台2台（一台用于俯仰旋转运动，一台用于水平旋转运动）

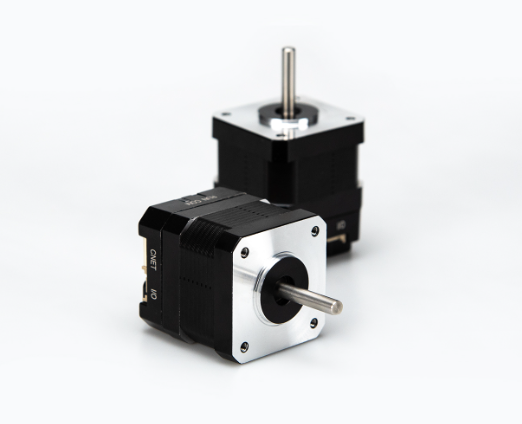

STM4260B-485-M-0FS一体式步进伺服电机集成了电机、控制器和传动组件，结构紧凑、易于安装。其高精度编码器和先进的控制算法，确保了角度测量的准确性和稳定性。

三、功能特点与应用优势

在角度测量平台中，STM4260B-485-M-0FS电机主要具备以下功能特点和应用优势：

• 高精度定位‌：采用高精度编码器反馈，实现精确的位置控制，满足角度测量的严格要求。

• 高响应速度‌：电机响应迅速，能够在短时间内达到指定位置和速度，提高测量效率。

• 多模式运行‌：支持PP模式和PV模式，可根据实际需求灵活切换，满足不同应用场景的需求。

• 易于控制‌：通过RS485通信接口，可方便地与主控系统进行数据传输和指令接收，实现智能化控制。

四、客户反馈问题及解决方案

在实际应用中，客户反馈了俯仰电机回原失效的问题，并提出了相应的解决方案：

问题‌：研究院客户现场反馈，俯仰电机的回原功能突然失效，而水平电机仍有效。

解决方案‌：

1.初步排查‌：电机脱机，让客户慢慢转动俯仰平台，从头转到尾，电机上并未检测到传感器信号。初步怀疑是电机的I线松了，让客户拆外壳排查线缆。

2.深入排查‌：客户排查线缆后，发现并无异常。测试过程中发现水平旋转平台回原也失效了。

3.环境因素排查‌：了解到该设备于室外使用，已在太阳下连续工作6小时，平台外壳很烫。故怀疑可能是高温下传感器无法正常工作所致。

4.验证与解决‌：客户将转台搬到室内，于晚上19点左右再次进行测试，两台电机的回原功能均恢复，验证了高温下传感器失效的机理。建议客户每次使用前先回原，即使传感器失效也能记住位置。

五、技术优化建议

为了进一步提升STM4260B-485-M-0FS电机在角度测量平台中的性能，提出以下优化建议：

1.加强散热管理‌：针对室外高温环境，优化电机的散热设计，确保传感器在高温条件下仍能正常工作。

2.增强I线连接稳定性‌：采用更可靠的I线连接方式和固定装置，减少因线缆松动导致的故障。

3.提高传感器耐高温性能‌：选用耐高温性能更好的传感器，提高电机在高温环境下的稳定性和可靠性。

六、结论

STM4260B-485-M-0FS一体式步进伺服电机在角度测量平台中展现出了卓越的性能和广泛的应用前景。通过深入分析客户反馈问题和实际应用案例，我们提出了针对性的解决方案和技术优化建议。未来，我们将继续关注电机在角度测量领域的发展趋势和技术需求，为客户提供更加优质、高效的产品和服务。

【一体化步进伺服电机优势】

高集成度提升设备便携性：一体化步进伺服电机集成了步进电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。

灵活性满足多样化需求：一体化步进伺服电机支持CAN/CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。

高精度定位提升测量精度：一体化步进伺服电机具有较高的定位精度，能够实现移动设备的高精度定位。

多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。

高速响应提升设备效率：一体化步进伺服电机具有快速的响应速度。

完善的报警功能：一体化步进伺服机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
