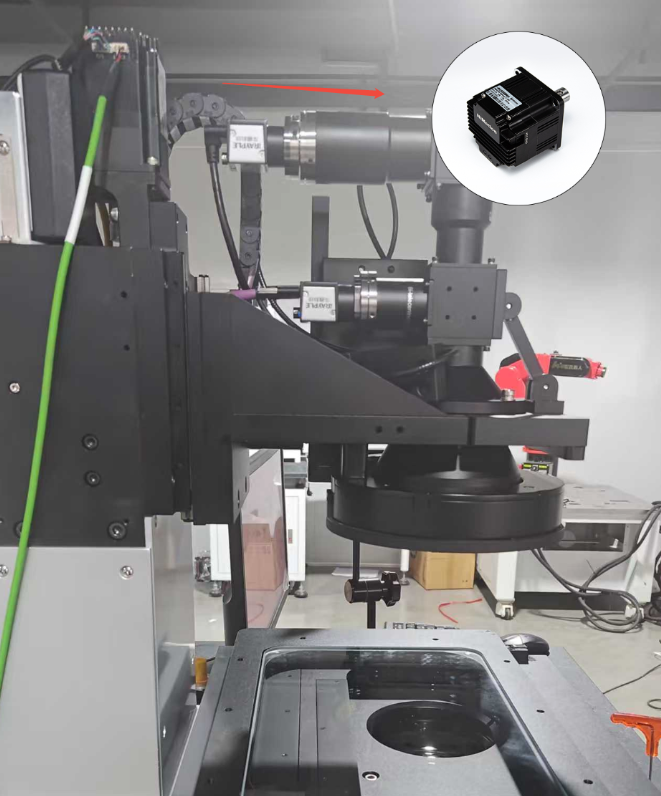

在精密尺寸检测领域，闪测仪对运动控制的定位精度和稳定性要求极高。采用‌PMM60L一体式伺服电机‌，通过脉冲控制方式实现高精度定位，解决了多闭环系统干扰导致的定位抖动问题，为光学测量设备的运动控制可靠性提供了创新解决方案。

一、设备简介‌

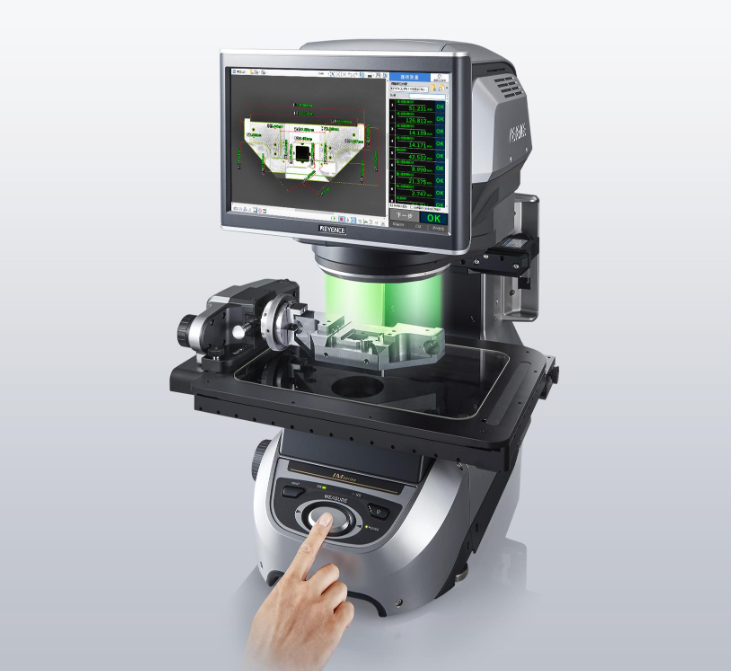

该闪测仪主要用于工业零部件的高效尺寸检测，核心需求包括：

1. 定位精度‌：重复定位误差≤±1μm级；

2. 动态响应‌：需兼容5V脉冲信号输入；

3. 稳定性‌：禁止定位后的残余振动。

二、应用方案与产品‌

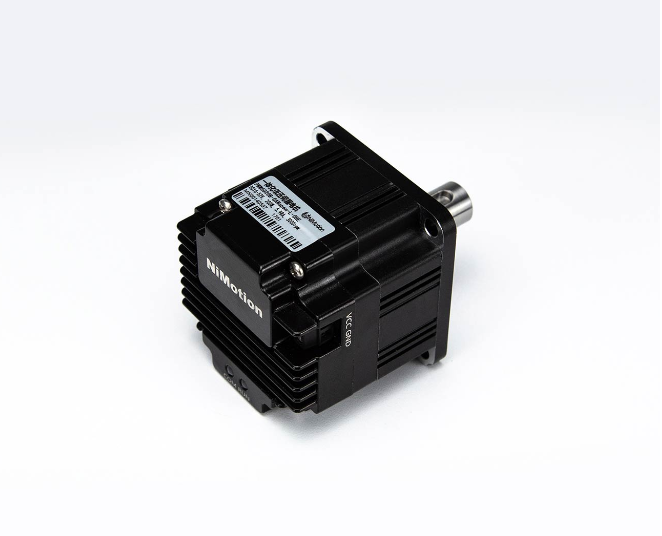

• 电机型号‌：PMM6020B-L-0HEB（定制5V电平输入版本）

• 控制模式‌：Nimotion位置模式（脉冲控制方式）

• 系统架构‌：全闭环（光栅反馈）+半闭环（编码器反馈）双系统。

技术方案优化‌：

• 硬件定制：修改信号输入电路适配5V脉冲；

• 固件升级：解决上电初期刹车失效问题；

• 参数调谐：电流环截止频率设为1000Hz以消除双闭环干涉。

三、问题与解决

问题1

‌信号电平不匹配‌：原电机仅支持24V脉冲输入

解决：硬件定制修改为5V电平输入接口

问题2

‌上电异常掉落‌：方向信号初始化失效导致轴向滑落

解决：固件升级优化信号生效时序

‌问题3

‌定位持续振荡‌：光栅全闭环与编码器半闭环系统互相干扰
解决：调整电流环频率至1000Hz实现动态解耦

四、应用效果‌

1. 测量效率‌：单件检测周期缩短40%；

2. 可靠性‌：连续运行30天零故障；

3. 兼容性‌：完美适配客户原有脉冲控制系统。

五、总结概要‌

本案例通过定制化硬件改造与控制系统参数优化，实现了闪测仪在双闭环架构下的精准稳定控制。该方案验证了：

• 脉冲控制模式在微米级定位中的可行性‌

• 机电参数协同调谐对系统振荡的抑制效果‌

为光学检测、精密装配等领域的运动控制提供了以下经验：

• 信号电平适配需前置评估

• 多闭环系统需建立动态耦合模型

• 固件鲁棒性测试应覆盖异常上电场景

未来可拓展至多轴联动的高精度测量设备。

【一体化伺服电机优势】

高集成度提升设备便携性：一体化伺服电机集成了伺服电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。

灵活性满足多样化需求：一体化伺服电机支持CAN/CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。

高精度定位提升测量精度：一体化伺服电机具有较高的定位精度，能够实现移动设备的高精度定位。

多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。

高速响应提升设备效率：一体化伺服电机具有快速的响应速度。

完善的报警功能：一体化伺服机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
