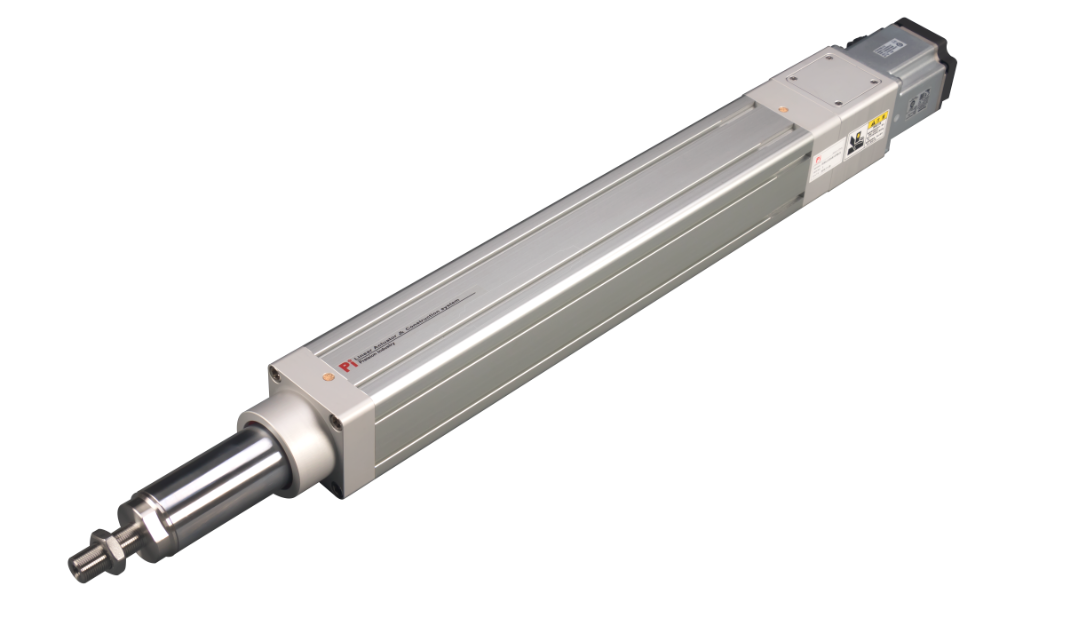

EC系列电动缸


EC系列 电动缸


采用FOC磁场定向技术前馈控制技术，CANopen EtherCAT总线通讯,集成设计,体积小。支持S型曲线规划,振动抑制，16段位置速度功能，参数识别，增益调整参数预设


 特点

● 精确控制: 通过PLC或控制器控制，实现闭环精确定位

● 多段速度、位置功能，搭配控制开关，可自由调节电缸的速度和位置

● 噪音低，节能，干净，高刚性，抗冲击力，超长寿命

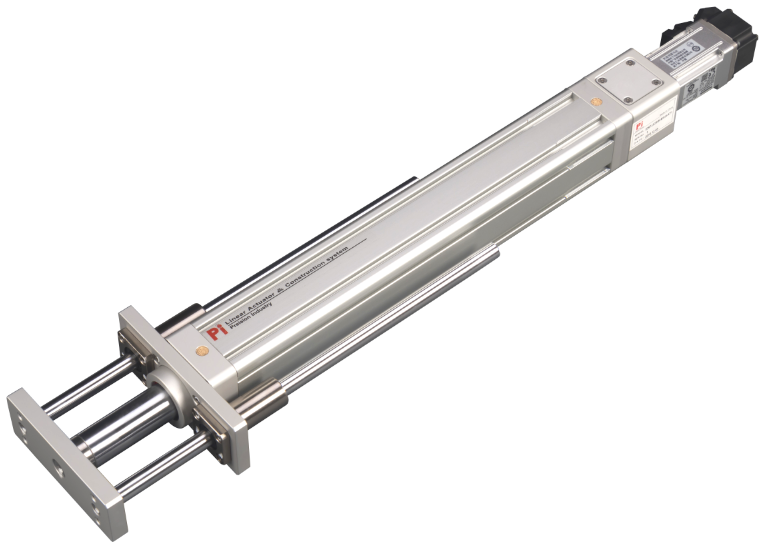

EC50系列 单轴运动缸

EC50/50L/50T-L5-100-BC-M10B-C4-0001

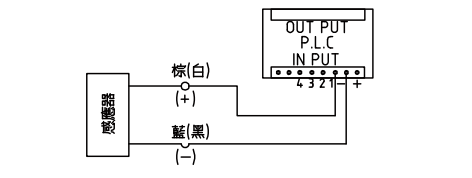

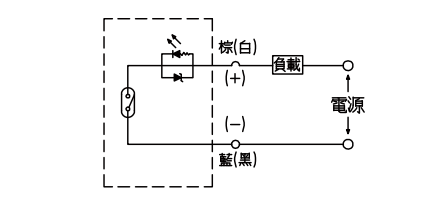

性能感应器回路和接线图

位置重复精度

±0.01一般负载：如继电器或其它之电阻性负载


最高速度250500

最大可搬重量水平使用3015
垂直使用125

定格推力341170

标准行程50~500mm/50间隔可程式控制器按线图


滚珠螺杆外径C7ø12

联轴器8X8

原点感应器外挂CS-6T

 注：1、行程超过200时，会产生螺杆偏摆，此时请将速度调降

          2、符合型録规范的正常使用下，保证寿命为10000公里

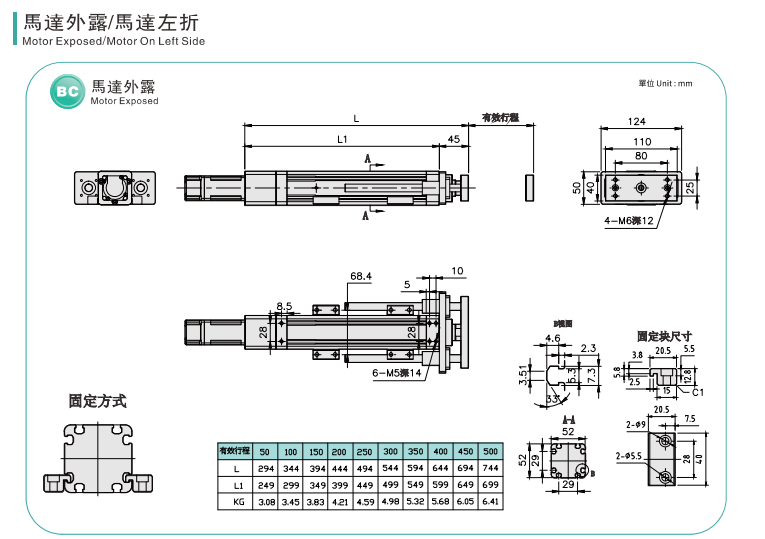

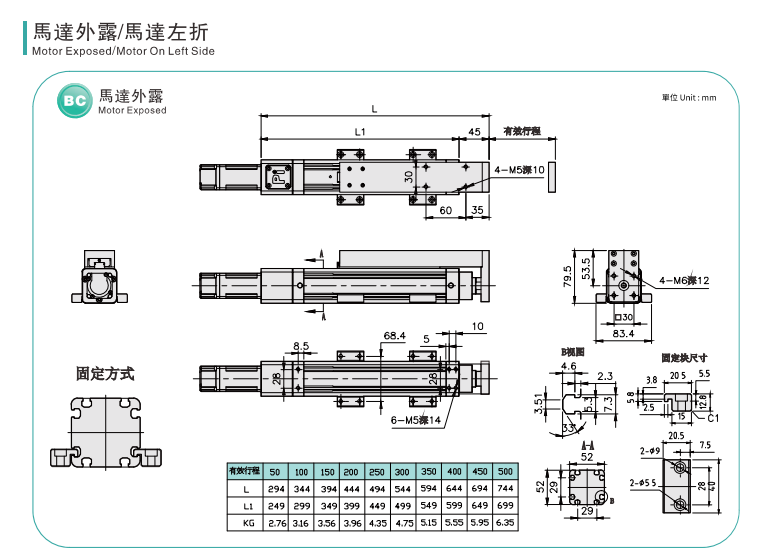

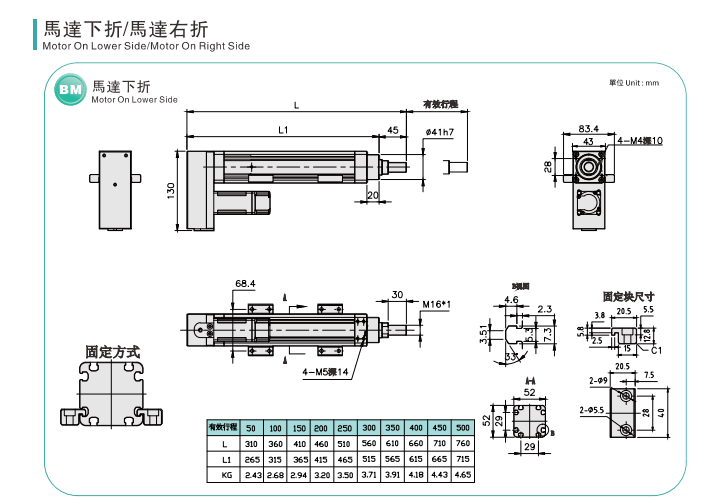

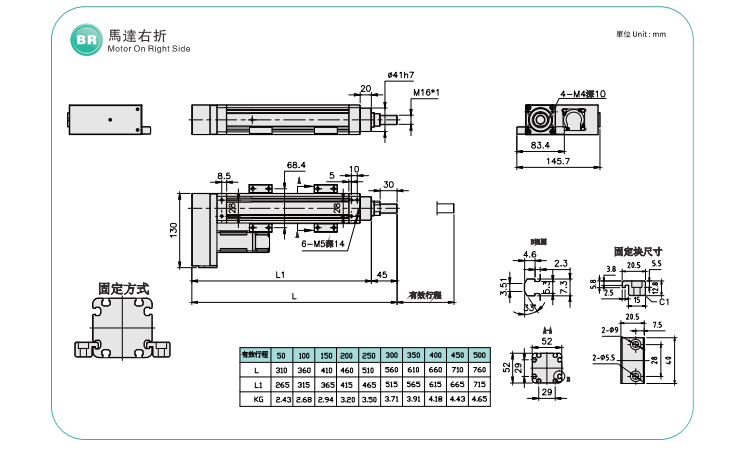

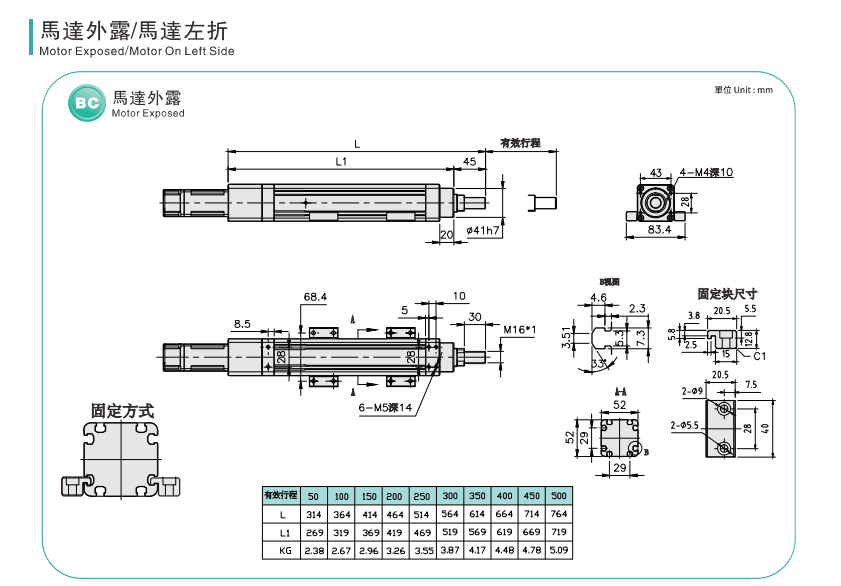

EC50 产品图/外形尺寸

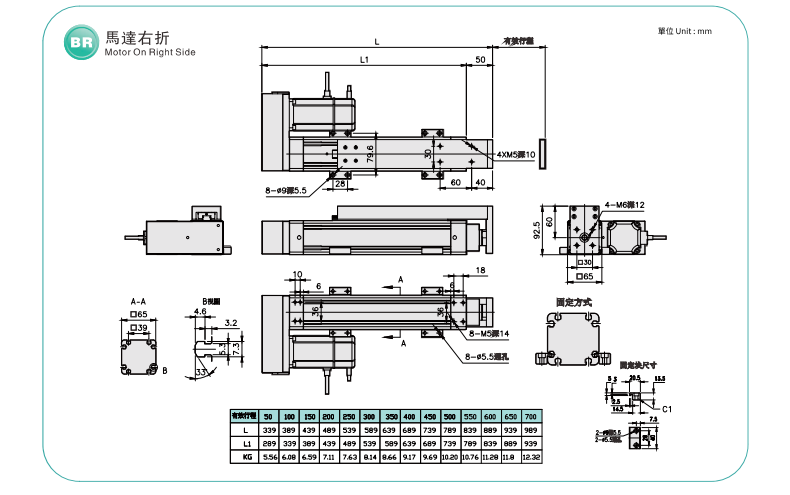

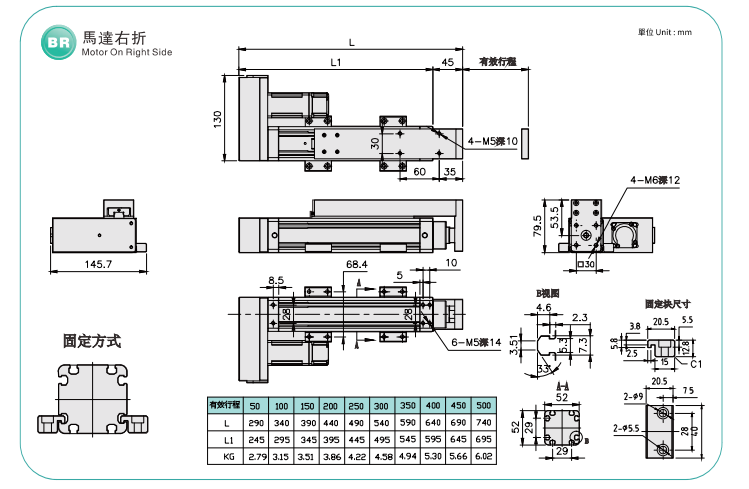

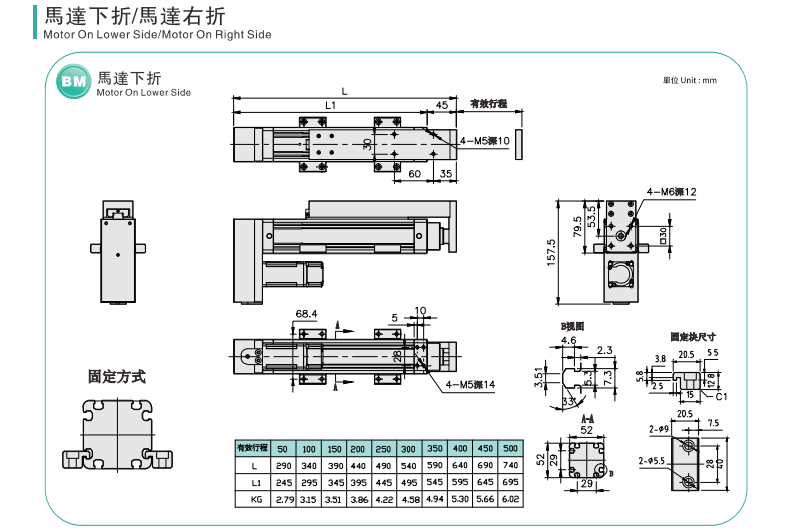

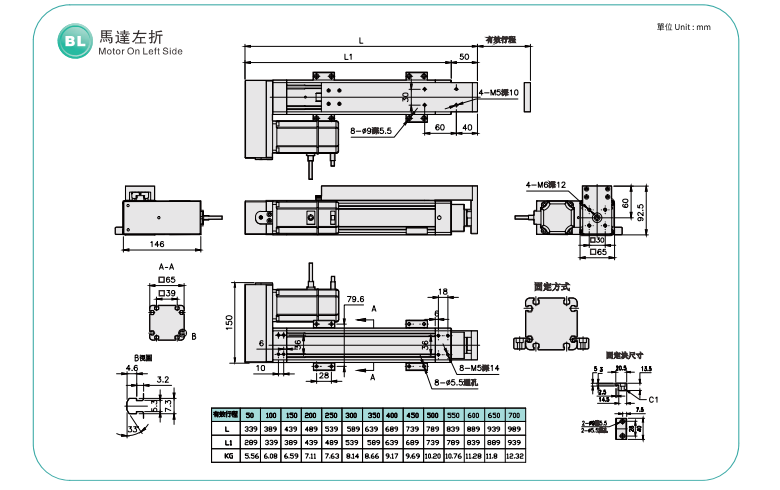

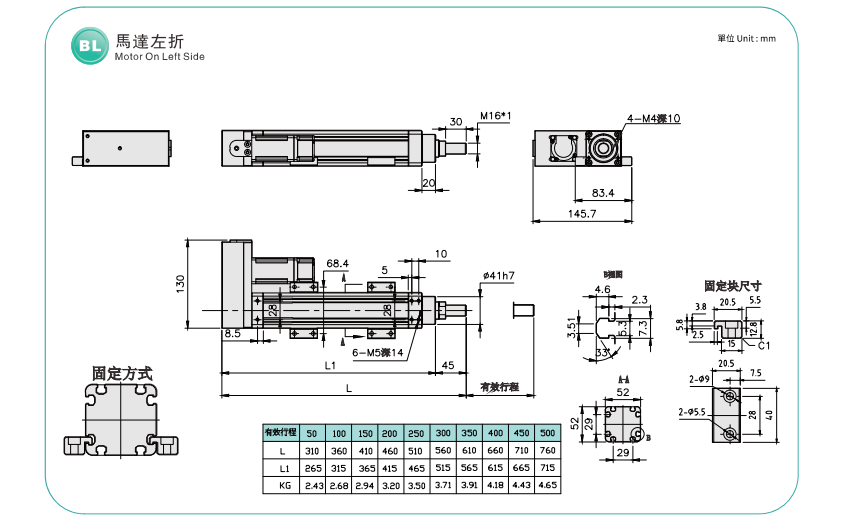

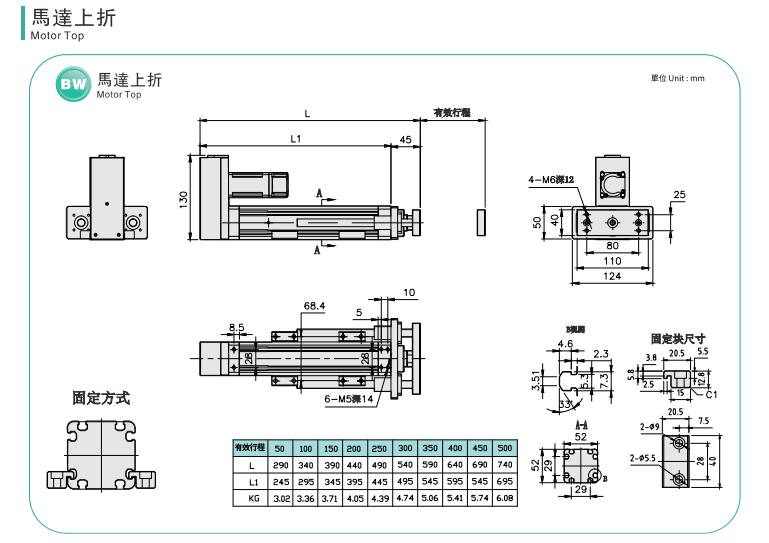

EC50L 产品图/外形尺寸

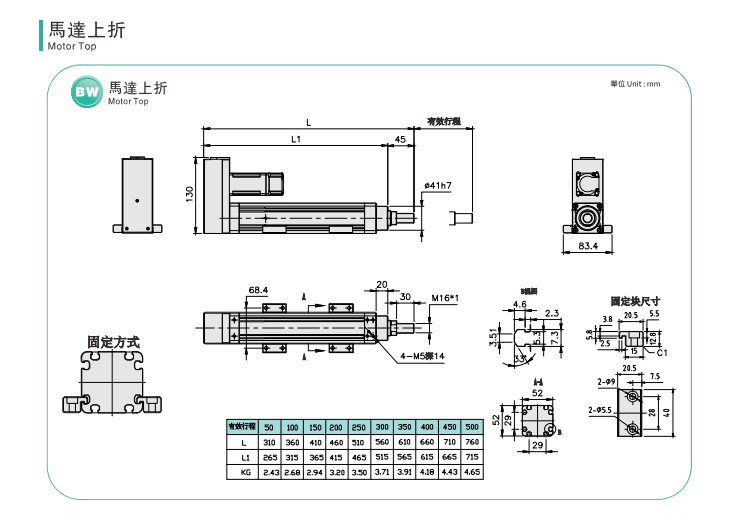

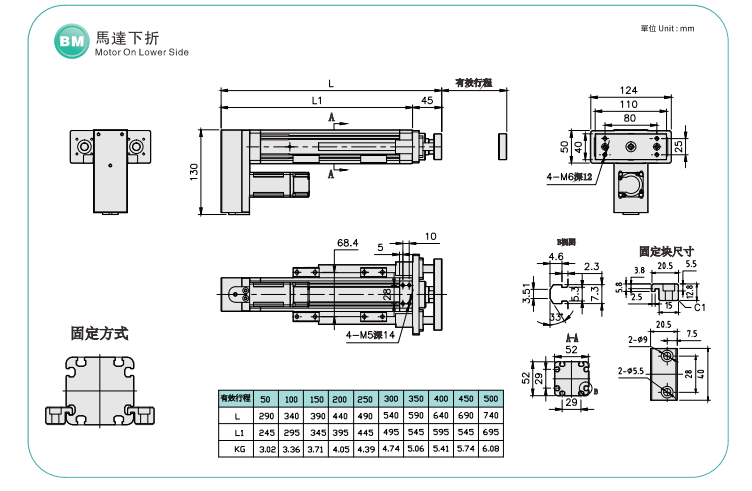

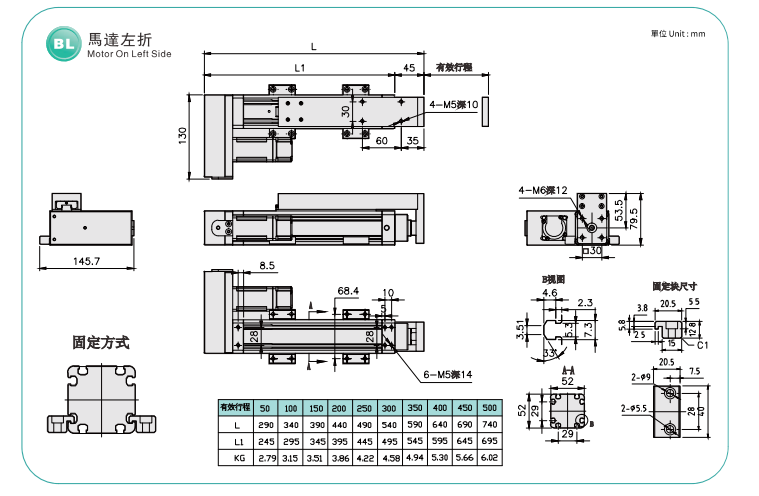

EC50T 产品图/外形尺寸







EC65系列 单轴运动缸

EC65/65L/65T-L5-100-BC-M10B-C4-0001


性能感应器回路和接线图

位置重复精度

±0.01一般负载：如继电器或其它之电阻性负载


最高速度2505008001000

最大可搬重量水平使用110884840
垂直使用3322108

定格推力1388694433347

标准行程50~500mm/50间隔可程式控制器按线图


滚珠螺杆外径C7ø16

联轴器10X14

原点感应器外挂EE-Sx672(NPN)

 注：1、行程超过300时，会产生螺杆偏摆，此时请将速度调降

          2、符合型録规范的正常使用下，保证寿命为10000公里

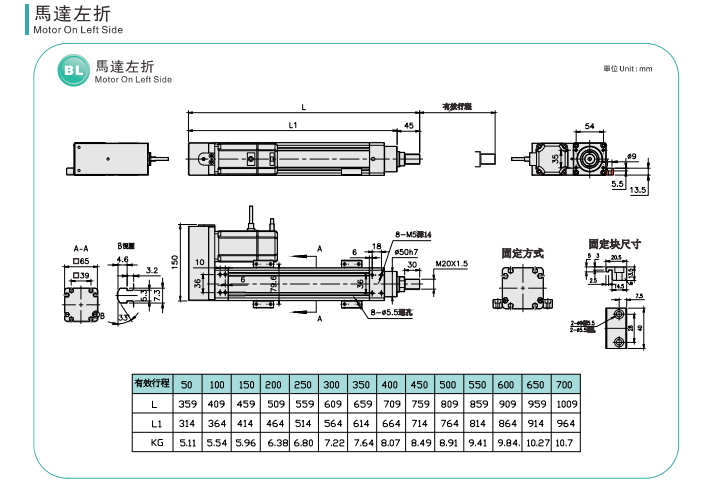

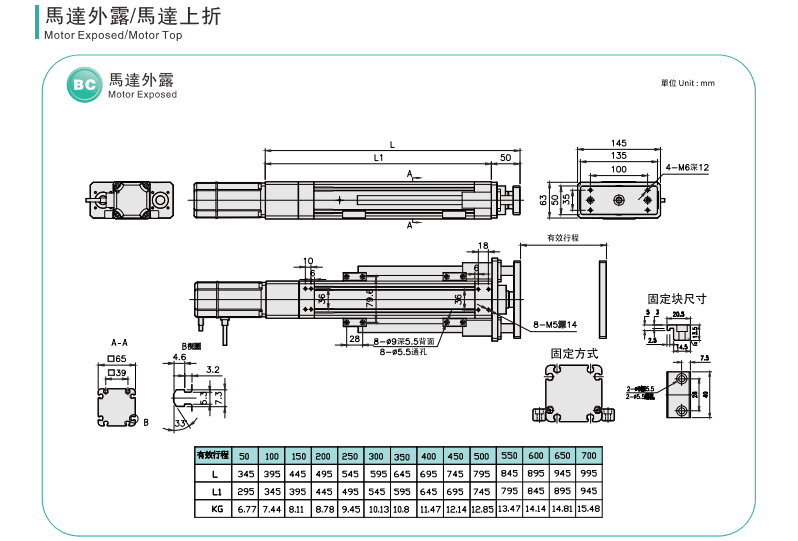

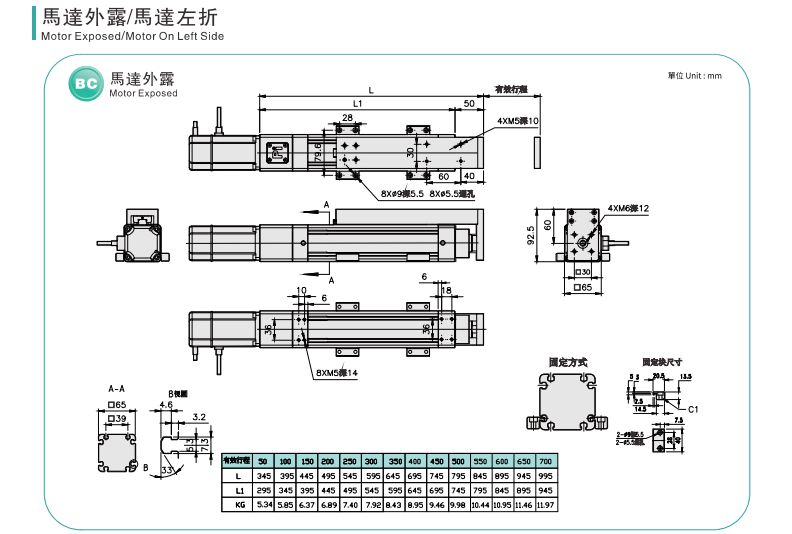

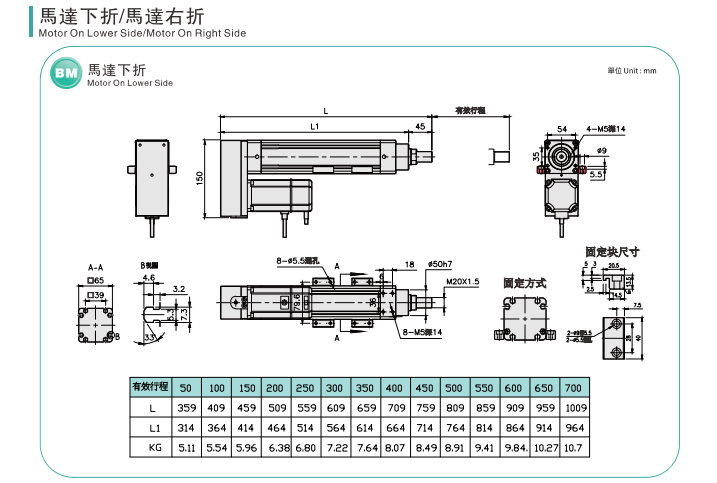

EC65 产品图/外形尺寸

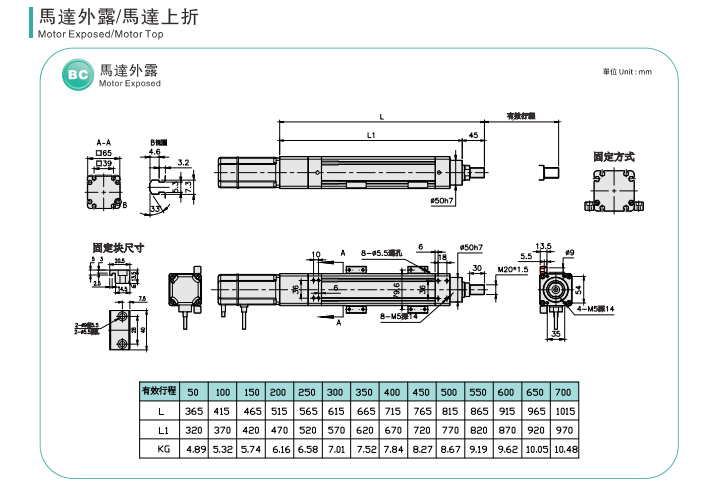

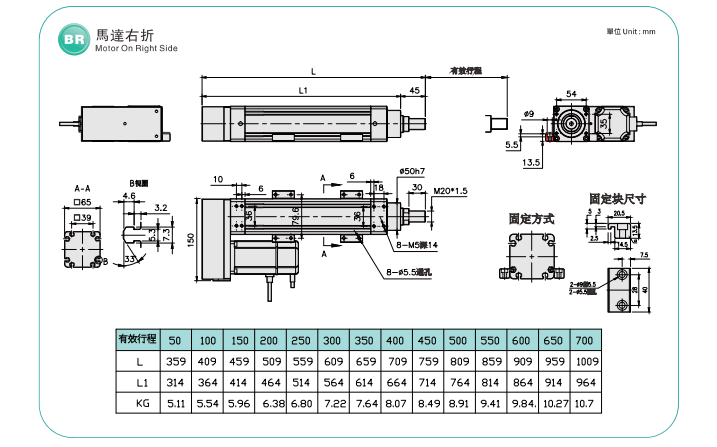

EC65L 产品图/外形尺寸

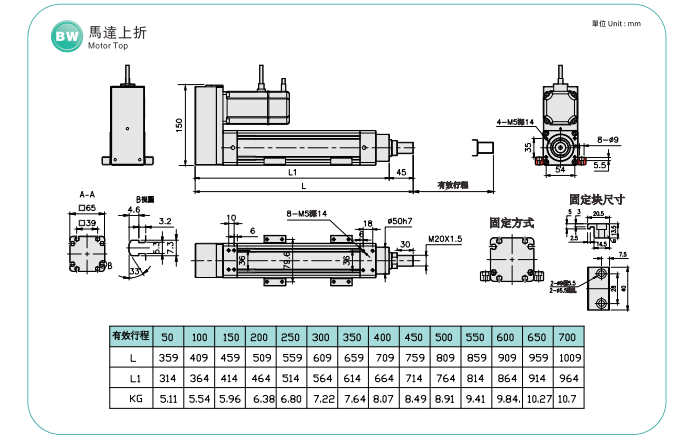

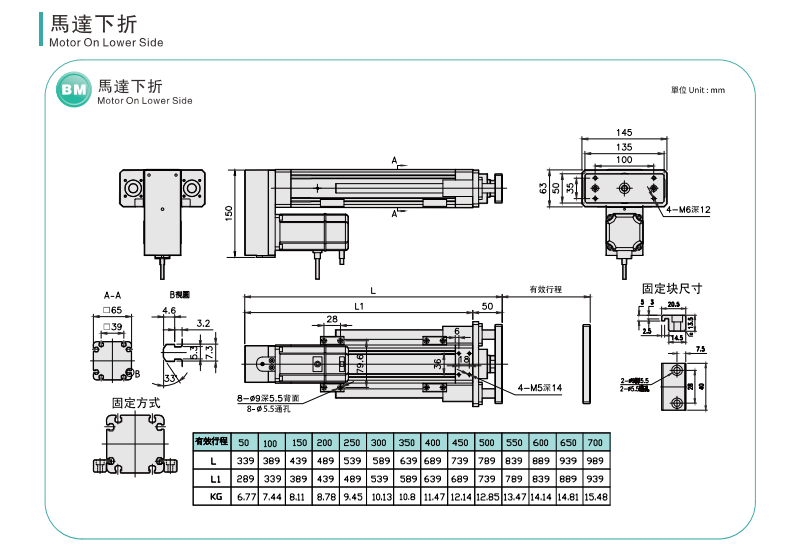

EC65T 产品图/外形尺寸

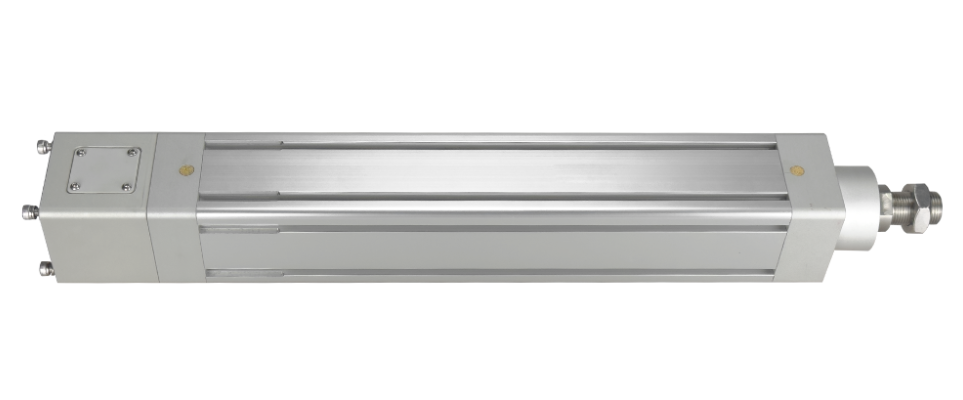

EC80系列 单轴运动缸

EC80/80T-L5-100-BC-M10B-C4-0001


性能感应器回路和接线图

位置重复精度

±0.01一般负载：如继电器或其它之电阻性负载


最高速度2505001250

最大可搬重量水平使用200180138
垂直使用655525

定格推力25201260504

标准行程50~500mm/50间隔可程式控制器按线图


滚珠螺杆外径C7ø25

联轴器17X19

原点感应器外挂CS-6T

 注：1、行程超过200时，会产生螺杆偏摆，此时请将速度调降

          2、符合型録规范的正常使用下，保证寿命为10000公里

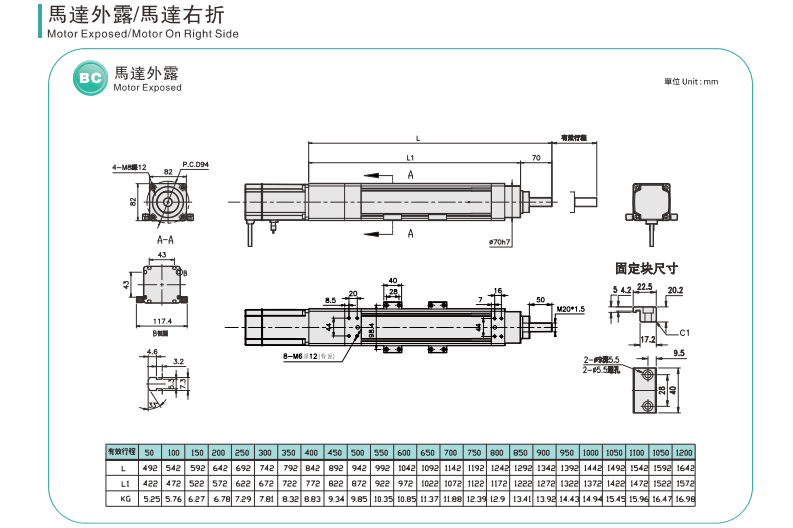

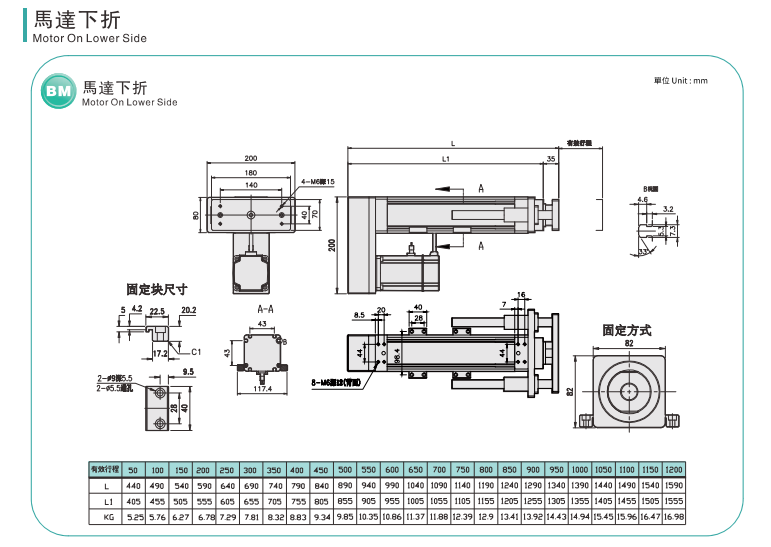

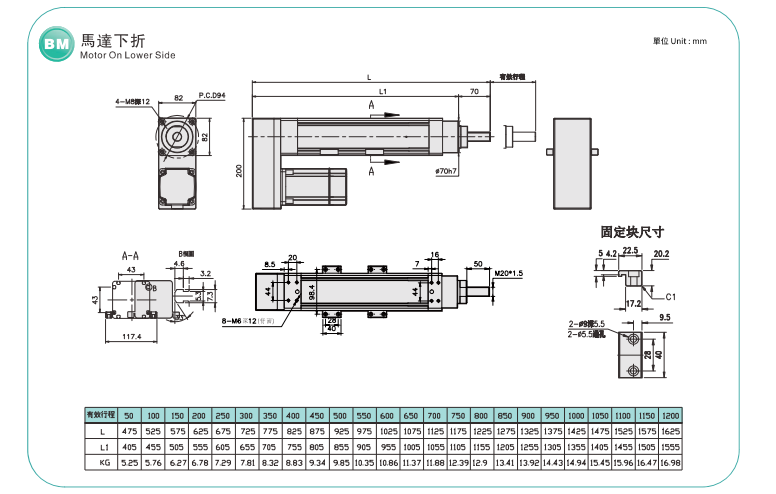

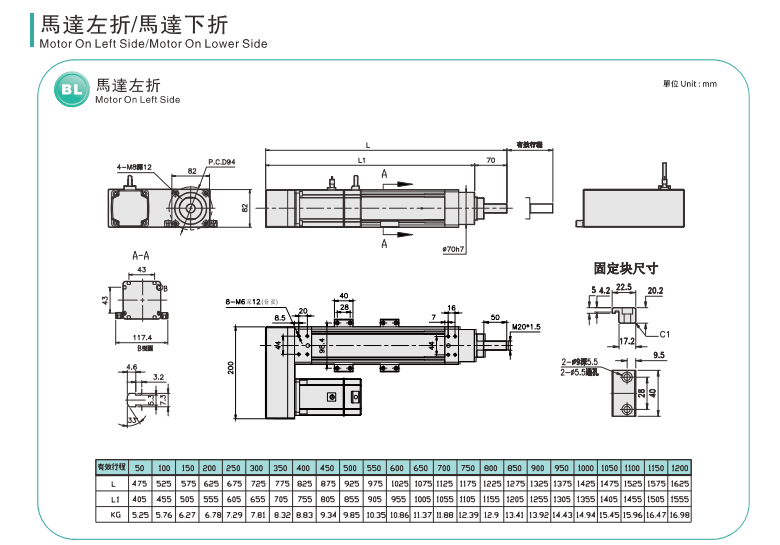

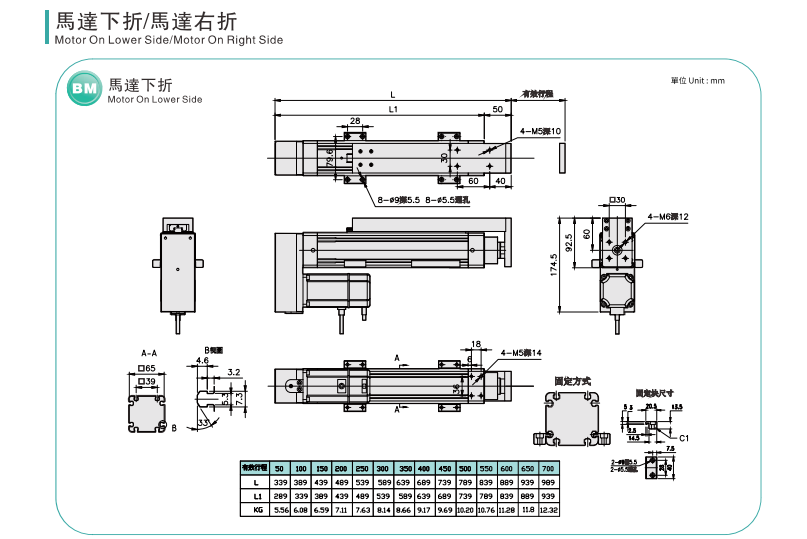

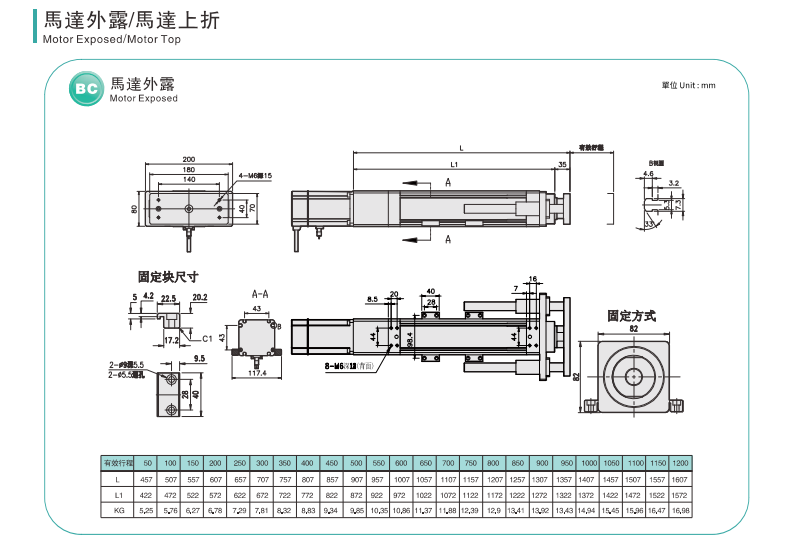

EC80 产品图/外形尺寸

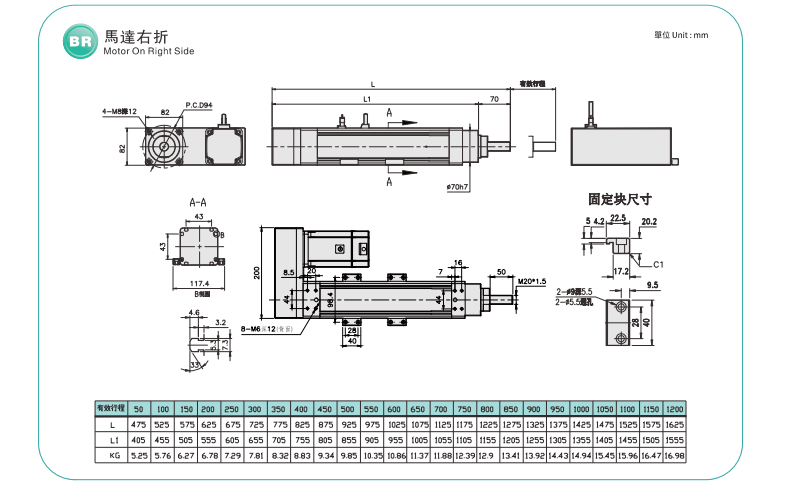

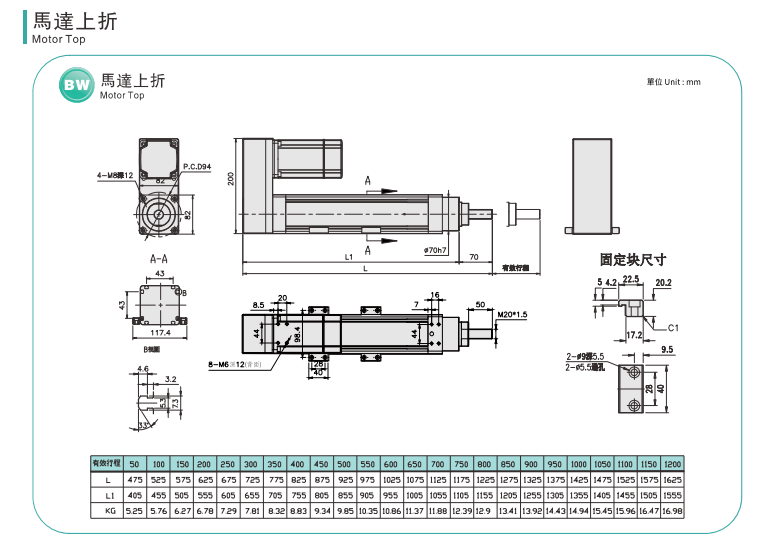

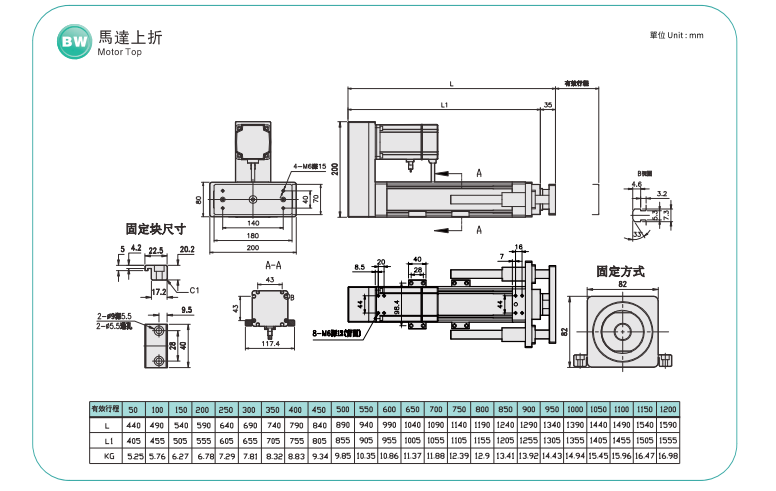

EC80T 产品图/外形尺寸
