随着工业自动化需求的提升，电线束加工设备对高效、稳定的驱动方案提出更高要求。在其自动集线器设备中采用一体式无刷电机，解决了传统传动系统震荡大、响应慢的问题，实现了三股电线的高精度绕线集成。本案例通过实际应用场景，分析无刷电机在自动化设备中的性能优势及问题解决路径。

一、设备简介‌

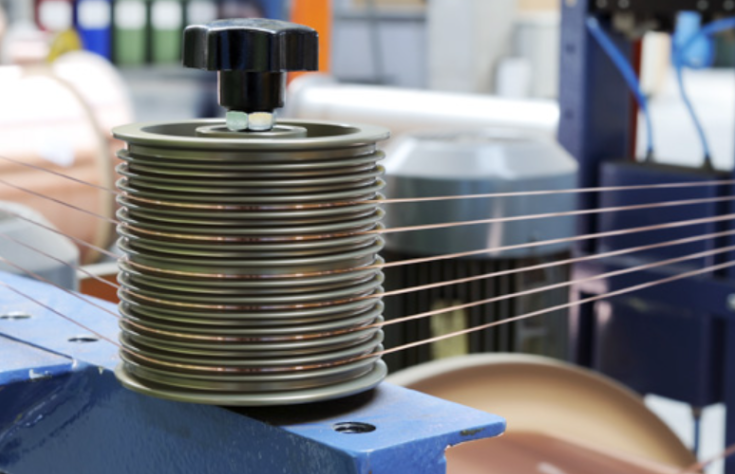

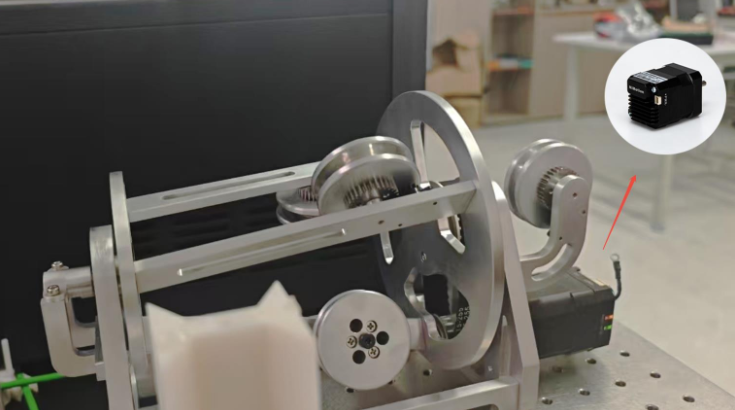

自动集线器‌

• 功能‌：将三股电线绕制成一组，提升线束加工效率。

• 核心驱动‌：一体式无刷电机（BLM4205B-485-0FS）搭配上位机（QT）及皮带轮传动系统。

• 用量‌：单台设备配置1台电机。

二、应用方案‌

1. 控制模式‌：

PP模式‌（位置控制）：确保绕线位置的精准定位。

PV模式‌（速度控制）：优化绕线过程的动态响应。

2. 系统架构‌：

电机通过485通信与上位机联动，实时调整运行参数。

皮带轮传动组件传递动力，需匹配电机扭矩特性。

‌

三、应用产品

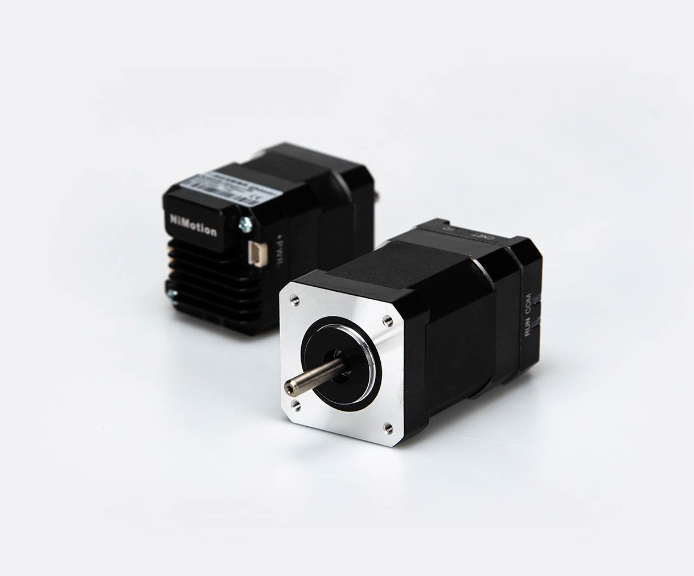

• 型号‌：BLM4205B-485-0FS一体式无刷电机

• 特点‌：高精度闭环控制，减少绕线误差。

紧凑结构适配自动化设备空间限制。

四、问题与解决

1. 主站通信失败‌：

现象‌：突然报错“函数创建主站失败”。

原因‌：系统环境变量配置异常。

解决‌：重新设置环境变量，恢复通信链路。

2. 运行震荡‌：

现象‌：电机运行时抖动明显。

原因‌：皮带轮选型不匹配，导致传动不稳。

解决‌：更换适配型号的皮带轮，优化机械传动效率。

五、总结概要‌

一体式无刷电机在自动集线器中的应用，显著提升了设备稳定性和绕线精度。通过优化控制模式（PP/PV）与机械传动设计，解决了通信中断与运行震荡问题，为类似自动化设备提供了可复用的技术方案。未来可进一步探索电机与视觉系统的协同控制，以适配更复杂的线束加工需求。

【一体化无刷电机优势】

高集成度提升设备便携性：一体化无刷电机集成了电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。

灵活性满足多样化需求：一体化无刷电机支持CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。

高精度定位提升测量精度：一体化无刷电机具有较高的定位精度，能够实现移动设备的高精度定位。

多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。

高速响应提升设备效率：一体化无刷电机具有快速的响应速度。

完善的报警功能：一体化无刷电机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
