STMPW57-M一体化步进伺服电机 | ||
| 集成步进电机、单圈绝对值编码器、驱动器和数字量 IO 于一体，采用 FOC 磁场定向控制技术和 SVPWM（空间矢量调制）技术，支持CANopen 或 RS485 通信总线控制，具有体积小，接线简单等特点。宽温一体化步进伺服电机可用于-40℃～75℃工作环境下，适用于航天，军工等行业。 | |
特点 ● IP65防护等级 ● 内置17位磁编码器（多圈绝对值记数，掉电自动存储） ● 完善的诊断报警功能 ● 支持在-40℃~+75℃环境温度下工作 ● 共振抑制 | ||

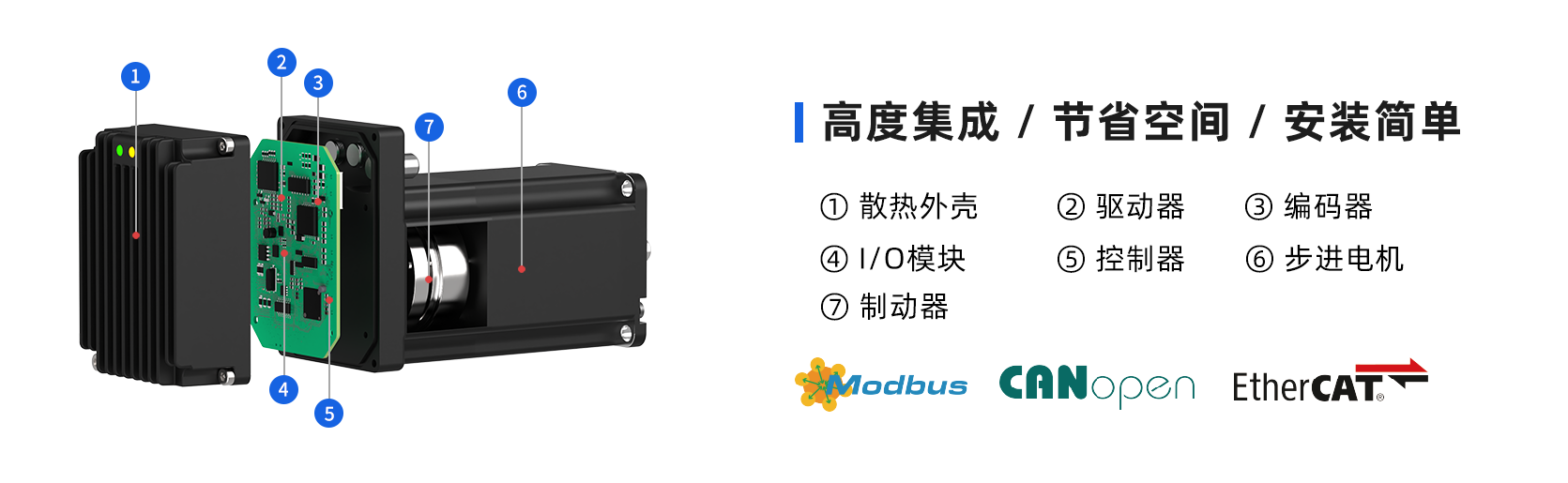

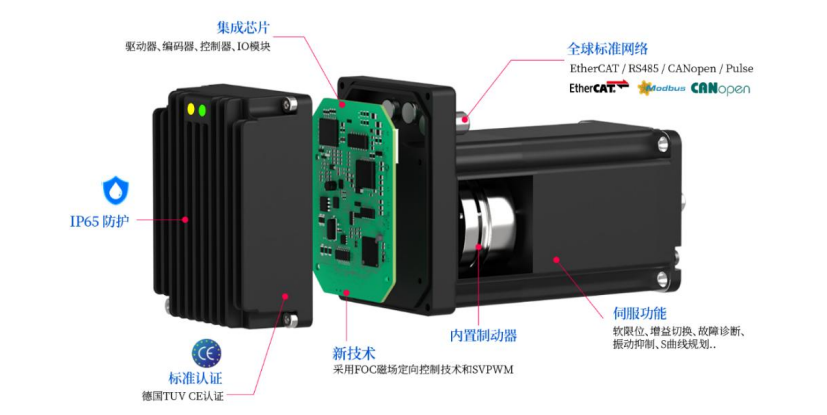

| 结构示意图 |
 |
 | 技术规格 | ||||||||
| 型号 | 额定电压（VDC） | 额定电流(A) | 保持力矩(N·m) | 步距角(°) | 相数 | 集成编码器 | 机身长度(mm) | 重量(Kg) | |
| STMPW5756B-*-M | 48 | 3.0 | 1.2 | 1.8 | 2相 | 内置17位磁编码器 | 81.5 | 0.86 | |
| STMPW5776B-*-M | 4.2 | 1.8 | 102 | 1.22 | |||||
| STMPW5756B-＊-M-B | 3.0 | 1.2 | 111.5 | 1.18 | |||||
| STMPW5776B-＊-M-B | 4.2 | 1.8 | 131.5 | 1.54 | |||||
| ※注：*表示CANopen、RS-485通信方式可选，轴径Φ8 ；-B为制动器型号，制动器保持力矩≥1.5N·m | |||||||||
| 技术参数 | |
| 电压范围 | • 16VDC-52VDC | |
| 防护等级 | • IP65 | |
| LED指示 | • 黄绿双色显示 | |
| 控制模式 | • CiA402模式：PP、VM、PV、PT、HM、IP、CSP、CSV、CST • NiMotion模式：速度模式、位置模式、转矩模式 | |
| 数字量输入/输出（DI/DO） | • DI：数量3个，双向高速隔离输入：支持 NPN、PNP、推挽输入（传感器）； 高电平时 12～24V，低电平时 0～0.5V ； 最大电流 8.5mA，24V 可配置功能：作为开关使用；作为脉冲输入通道使用 • DO(数字量输出，需定制)：1个输出方式，开漏输出；DO负载最大电流500mA，最大电压52V 可配置功能：1.普通DO口；2.电机运行停止；3.目标达到；4.报警输出 | |
| 编码器 | • 内置17位磁编码器（多圈绝对值记数，掉电自动存储） | |
| 通信方式 | • CANopen、Modbus | |
| 驱动方式 | • 采用FOC磁场定向控制技术和SVPWM(空间矢量调制技术) | |
| 控制频率 | • 1KHz位置环，2KHz速度环，20KHz电流环 | |
| 故障诊断和复位 | • 过压、欠压、过温、堵转、存储故障、超限检测、跟踪故障、目标位置溢出故障、曲线规划参数过小故障等故障 • 报警为自复位，故障为手动复位 | |
| 模拟量输入(Al) | • 数量：1 个；输入方式：单端输入；信号种类：电压信号； •分辨率：12bit；电压：0~10V；精度：引用误差≤1% • 可配置功能：死区、滤波、偏置、倍率、方向 | |
| 工作环境 | • 工作环境温度: -40℃～75℃ • 储存环境温度：-40℃～85℃ • 相对湿度10%RH~85%RH • 海拔高度：-300m~3000m • 安装环境：无腐蚀性气体、易燃物、油雾等，无强震动 • 安装方式：水平或垂直 • 污染程度（ppm）：SO2：＜0.5；H2S：＜0.1 | |

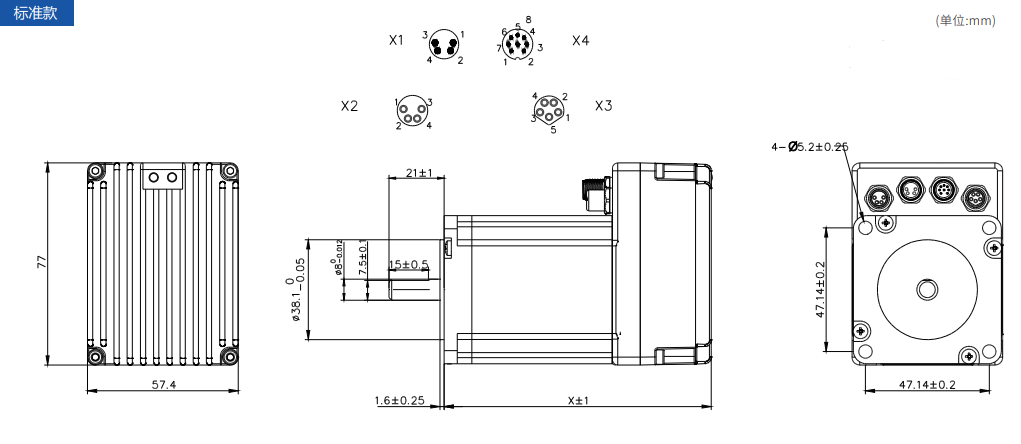

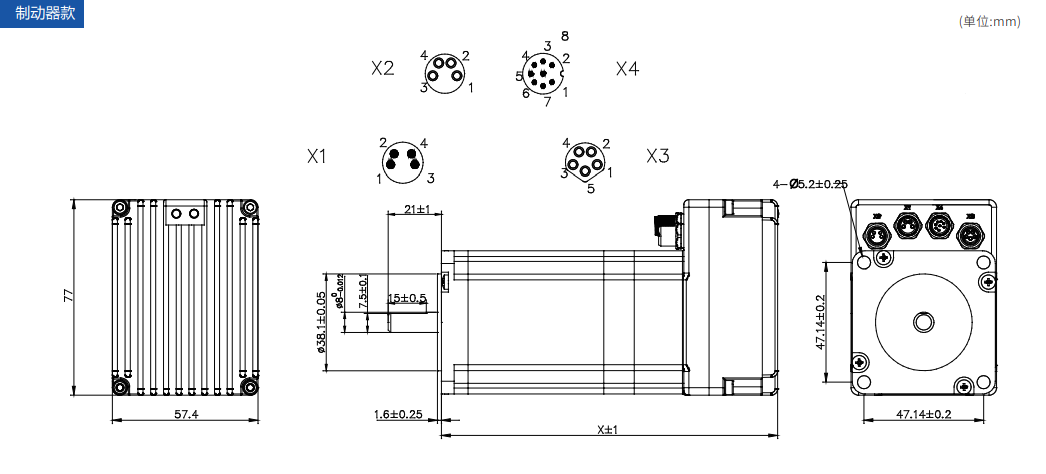

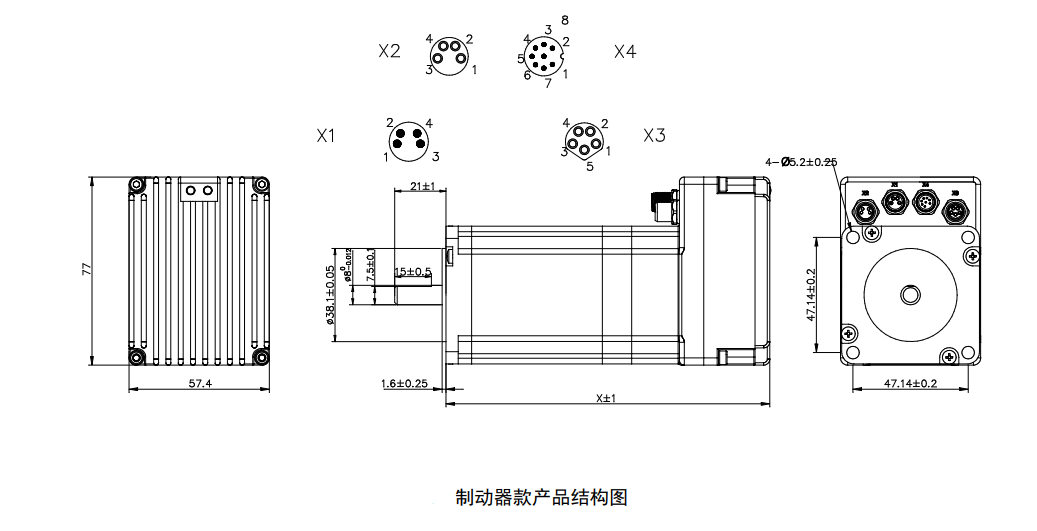

| 外形尺寸 |
|

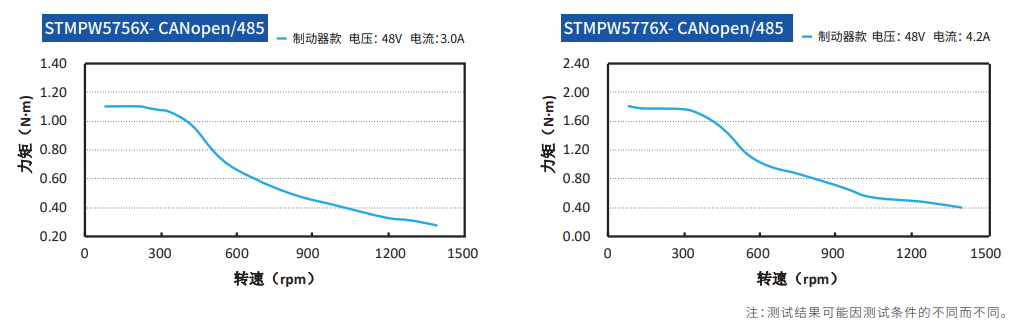

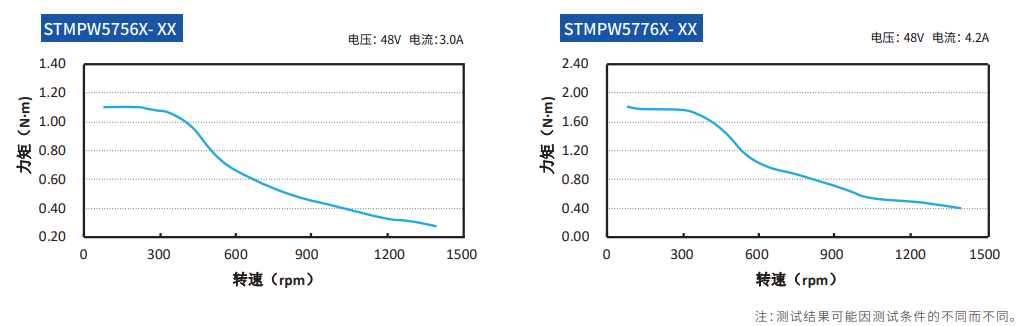

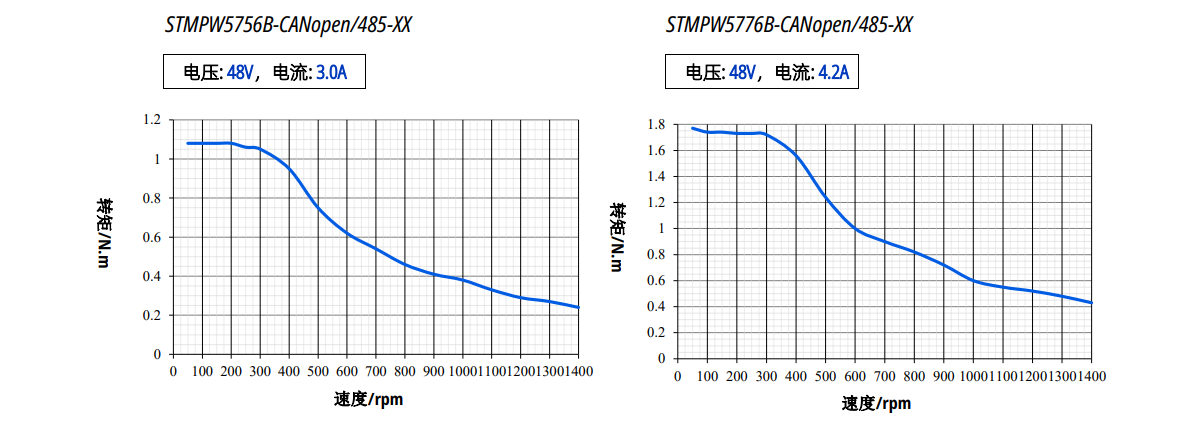

| 转矩——转速特性 |
|
