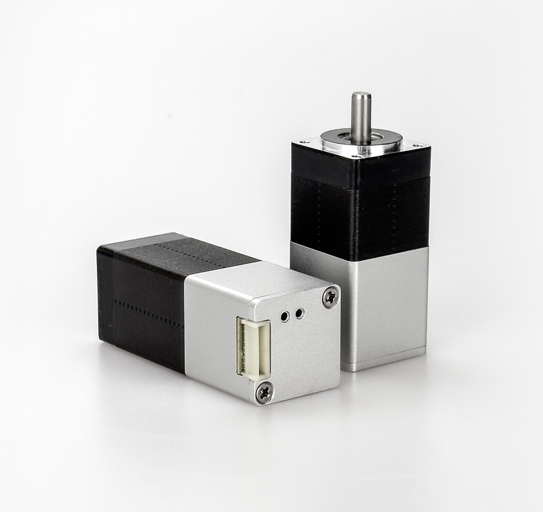

STM20M一体化步进伺服电机 | ||
| STM20M系列 CANopen&RS485 通信一体化步进伺服电机是我司自主研制的高性能、小功率的步进伺服产品。凭借其优秀的闭环控制系统和一体化开发理念，集成步进电机、编码器、驱动器和数字量IO 于一体。其采用 FOC 磁场定向控制技术和 SVPWM（空间矢量调制）技术，支持CANopen 和RS485通信总线控制，具有体积小，接线简单等特点。 | |
特点 ● 17位单圈绝对值编码器 ● 高效的原点返回与设定 ● 集成数字量输入输出 ● 多种控制模式 ● 16段位置/速度功能&S型曲线规划 ● 通过陷波器进行共振抑制/低频振动抑制 ● 支持多平台软件开发工具包(SDK) | ||

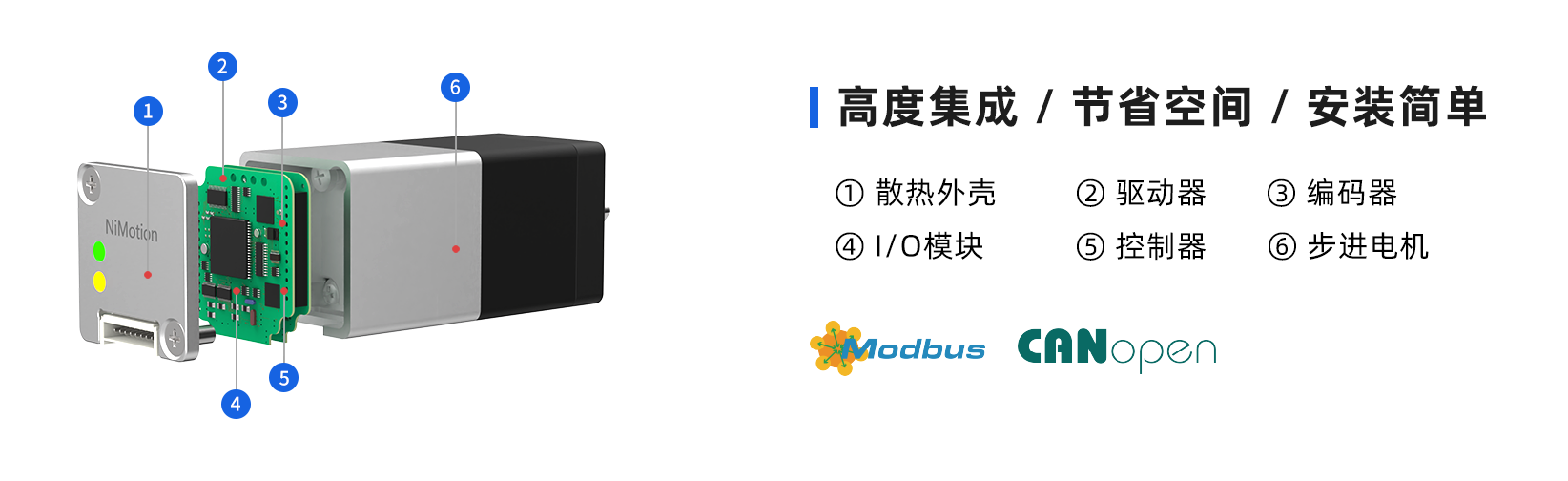

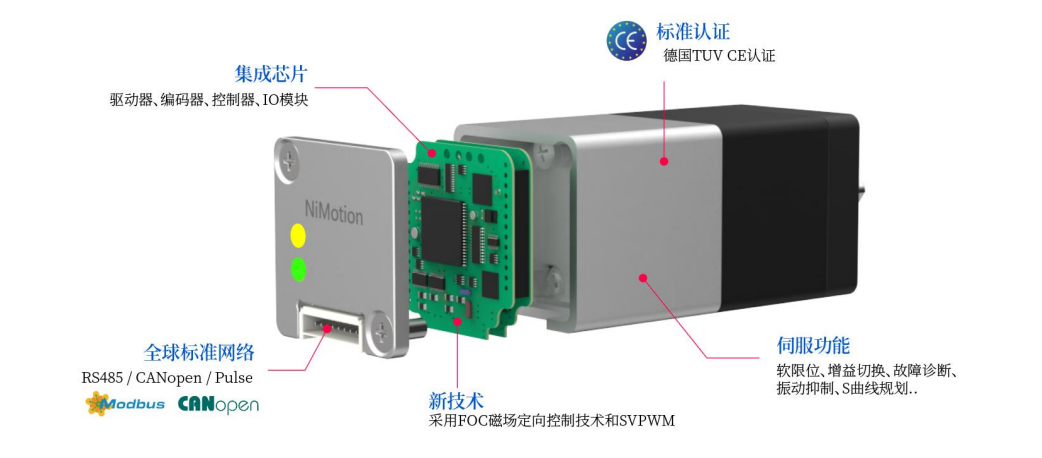

| 结构示意图 |
 |
 | 技术规格 | |||||||
| 型号 | 额定电压(VDC) | 额定电流(A) | 保持力矩(N·m) | 步距角(°) | 相数 | 机身长度(mm) | 重量(Kg) | |
STM2033B-M | 24 | 1.0 | 0.018 | 1.8 | 2相 | 48.8 | 0.073 | |
STM2038B-M | 0.038 | 53.7 | 0.083 | |||||
| STM2048B-M | 0.45 | 65.5 | 0.113 | |||||
| ※注：支持CANopen、RS485通信方式，轴径：Φ4 | ||||||||
| 技术参数 | |
输入电压 | • 12VDC~30VDC | |
| LED指示灯 | • 黄绿双色显示 | |
编码器 | • 17 位单圈绝对值编码器 | |
控制模式 | • CIA402模式：PP（轮廓位置模式）、VM（速度模式）、PV（轮廓速度模式）、PT（轮廓转矩模式）、HM（原点回归模式）、IP（插补模式）、CSP（循环同步位置模式）、CSV（循环同步速度模式）、CST（循环同步转矩模式） • NiMotion模式：NiMotion速度模式、 NiMotion位置模式、NiMotion转矩模式 | |
通信方式 | • CANopen、Modbus | |
数字量输入/输出(DI/DO) | • DI：数量3个，高速单向隔离光耦，支持 PWM 脉冲输入，高电平：5~24V，低电平：0~2V 可配置功能： 1.使能 2.正负限位 3.原点开关 4. 报警复位 5.暂停 6. 多段运行指令切换 • DO： 数量：2个，输出方式：MOS集电极开漏输出、 NPNDO 负载最大电流 100mA，最大电压 30V 可配置功能：1.普通 DO；2.电机运行停止； 3.目标到达； 4.报警输出 | |
驱动方式 | • 采用FOC磁场定向控制技术和SVPWM（空间矢量调制技术） | |
故障诊断/复位 | • 过压、欠压、过温、堵转、存储故障、超限检测、原跟踪故障、目标位置溢出故障、曲线规划参数过小等 • 报警为自复位，故障为手动复位 | |
工作环境 | • 温度0℃~40℃ • 相对湿度10%RH~85%RH • 海拔高度：-300m~3000m • 安装环境：无腐蚀性气体、易燃物、油雾等，无强震动 • 安装方式：水平或垂直 | |

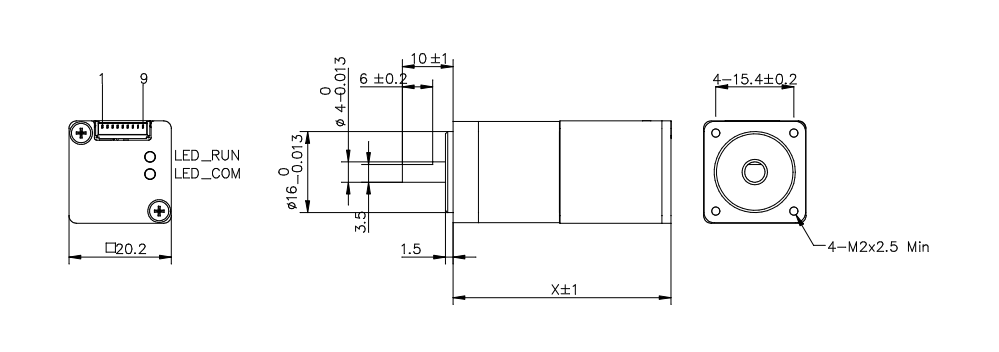

| 外形尺寸 |
|

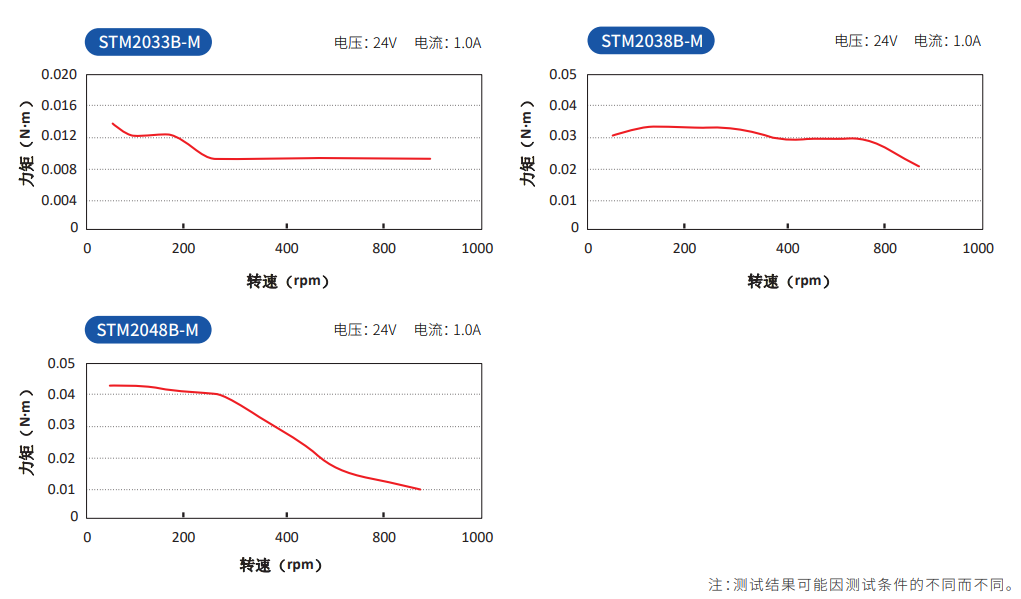

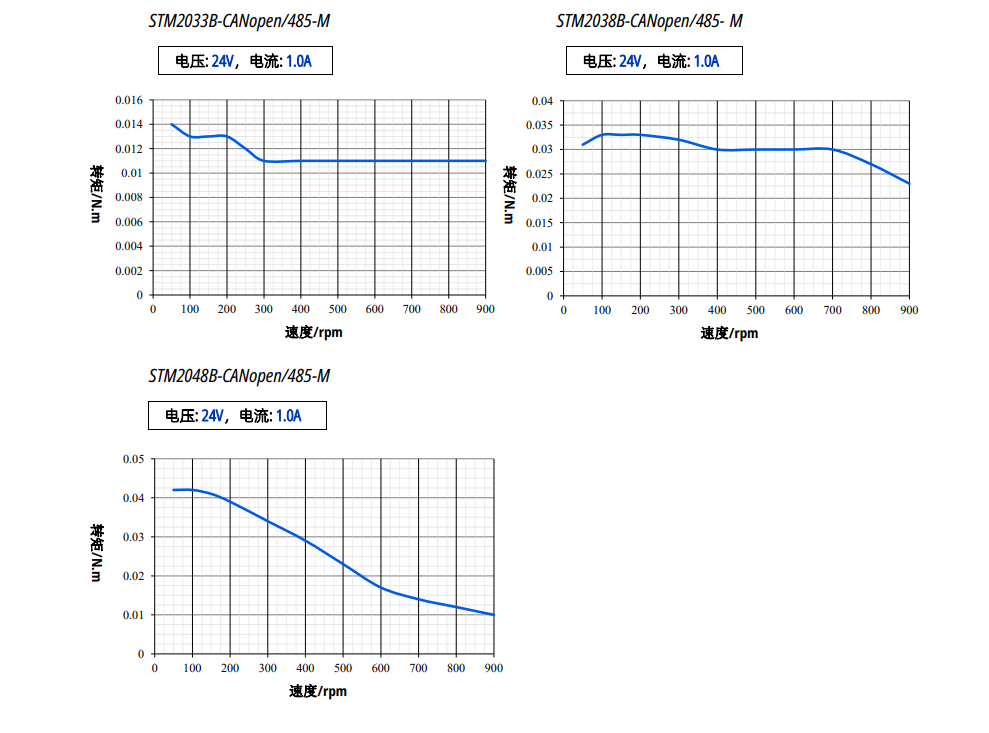

| 转矩——转速特性 |
|
