SCM-EthernetCAN-H 转换器 | ||
| SCM-EthernetCAN-H 转换器是北京立迈胜控制技术有限责任公司开发的一款工业级以太网CAN-bus 数据转换设备，它内部集成了两路 CAN-bus 接口和一路 EtherNet 接口以及 TCP/IP 协议栈，用户利于它可以轻松完成 CAN-bus 网络和 EtherNet 网络的互连互通，进一步拓展 CAN-bus 网络的范围。 | |
特点 ● 防护等级：IP20，金属外壳 ● 内嵌硬件看门狗定时器 ● 10M/100M自适用以太网接口,电磁隔离:2kVDC ● 1/2路CAN口，电磁隔离:3kVDC；CAN口波特率5k~1000kbps | ||
| 产品特点 | |
| 物理特性 | • 模块尺寸：77mm×94mm×26mm（单通道） • 防护等级：IP20，金属外壳 | |
| 硬件配置 | • 高速的32位处理器； • 10M/100M自适用以太网接口，电磁隔离:2kVDC • 1/2路CAN口，电磁隔离:3kVDC，CAN口波特率5k~1000kbps； • 内嵌硬件看门狗定时器； • 电压范围16V～52V直流； • 工作温度：－40℃～85℃；湿度：10% - 85% RH，无凝露； | |
| 产品规范 | • LAN: 10M/100M 以太网、RJ45 接口 • USB : USB 2.0/3.0，Type C 标准接口 • CAN : CAN口数目：2, 接口类型：2EDG，90°; 端子；信号线：CAN1H、CAN1L、CAN2H、CAN2L；波特率：5k～1000kbps | |
| 软件特性 | • 支持的TCP/IP协议：ETHERNET、ARP、IP、ICMP、UDP、TCP、DHCP、DNS； • 工具软件：NiMotionUSBCAN CAN总线侦听软件V1.0.5、TCP/UDP测试工具； • 配置方式：Windows平台配置软件ETHCANConfig。 | |
| 功能特点 | • 支持静态IP获取； • 支持心跳和超时断开功能； • 工作端口，目标IP和目标端口均可设定； • 网络断开后自动恢复连接资源，可靠地建立TCP连接； • TCP支持多达200个连接，满足3组用户的同时管理一个CAN口； • UDP方式下每个CAN口支持3组目标IP段，多个用户可同时管理一个CAN设备； • 支持协议包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP； • 兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位机通讯软件编写遵从标 准的SOCKET规则； • CAN数据和以太网数据双向透明传输；灵活的CAN口数据分帧设置，满足用户各种分包需求；每个CAN口可以分别被配置成为不同的工作模式，可灵活应用在各种领域； • 网络断开后自动恢复连接资源，可靠地建立TCP连接； | |

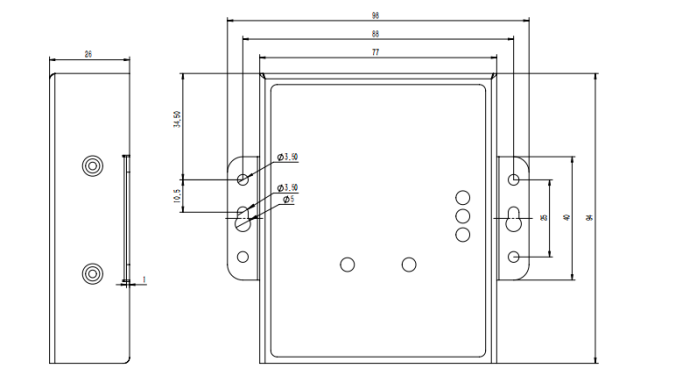

| 外形尺寸 | |
 |  | |
