【 贴标机】

针对贴标机行业设备，立迈胜公司拥有智能控制器、一体化伺服电机、减速机等系列产品，可以轻松解决传统电机接线不便、占用空间、自重过大、部件繁杂等问题，帮助贴标机制造商实现设备精准控制、运行稳定的同时，保证生产流程高效产出、节约成本。

自动贴标机是自动完成物料分料、输送定位、标签贴覆、物料送出及标签底纸收集的设备。

贴标机有多种多样，不同类型品种的贴标机，存在贴标工艺和装置结构上的差别，但也存在共性。

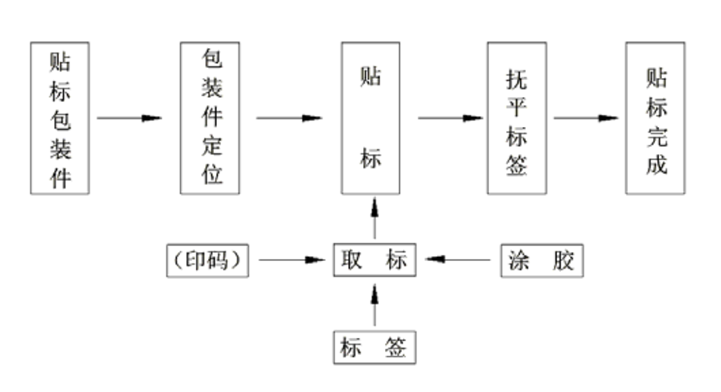

常规贴标机工作路线图

(1)对需要贴标的包装件进行定位，一般采用物件分拨整理装置

(2)供标装置将标签从堆标盒（库）中或从卷筒上传送到贴标位置

(3)传送过程中涂胶装置将黏合剂涂覆到标签上（不干胶标签无需此操作），若是热敏标签，则对预涂覆黏合剂加热激活

(4)贴标装置将标签粘贴于容器上，并加压熨平

【方案示例】

要完成整个的贴标生产过程，必须同时具备标签输送、标签切标、吸标、定位检测和自动贴标等工序，下图为旋转式贴标系统工艺流程。

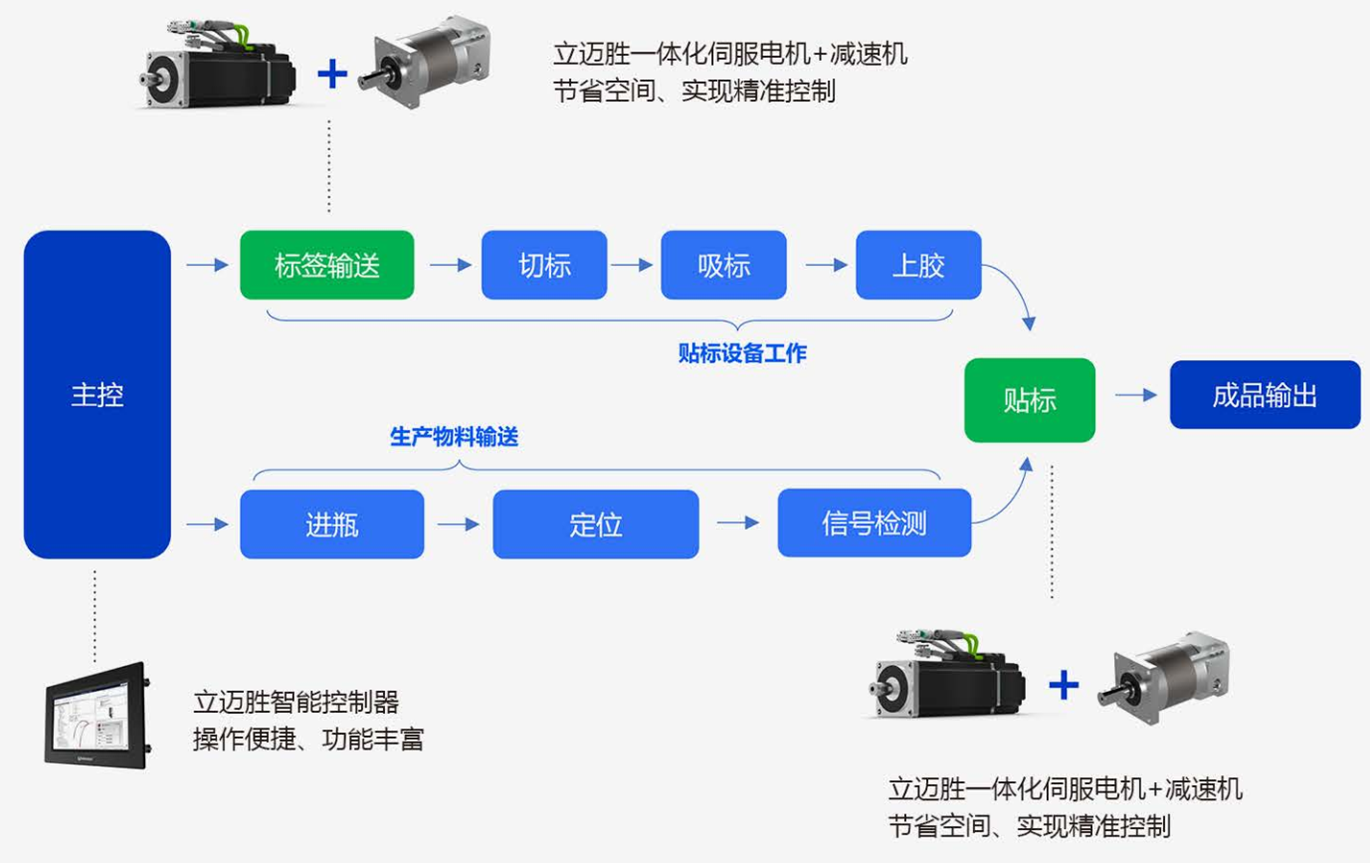

旋转式贴标系统工艺流程图

1、主控系统

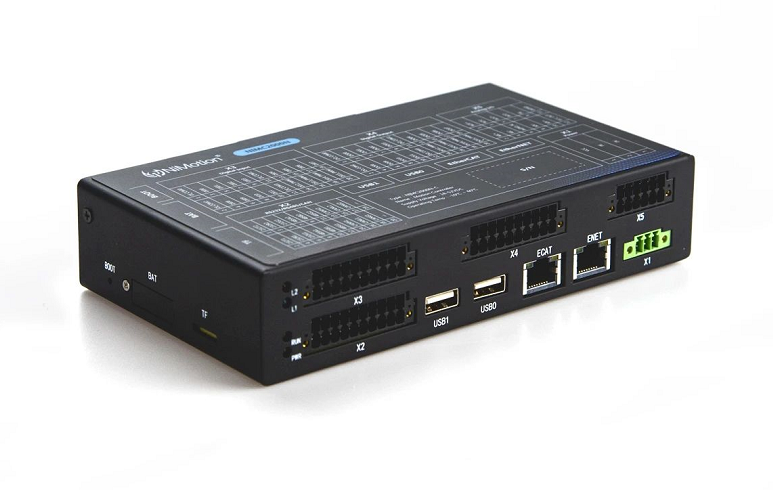

NIMC2000N运动控制器

自动化控制采用NIMC2000控制器，将子PLC系统、伺服系统、变频系统、恒温系统及其他需要控制的点综合控制起来。通过EtherCAT/CANopen/Modbus总线连接，系统的响应时间极快，同步性能大大提高。

2、标签输送

为了保证在贴标过程中使标签既能准确地贴在瓶上，又不产生皱褶，要求在输送过程中必须保持恒定的张力。

标盘部分(采用PMM80一体化伺服电机)

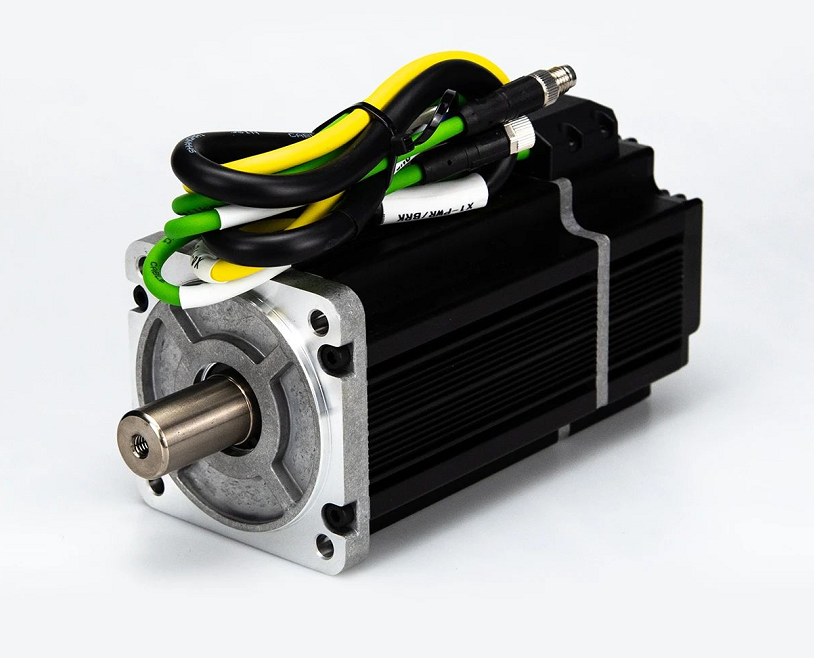

电机型号：PMM80一体化伺服电机

瓶托部分(采用PMM60一体化伺服电机)

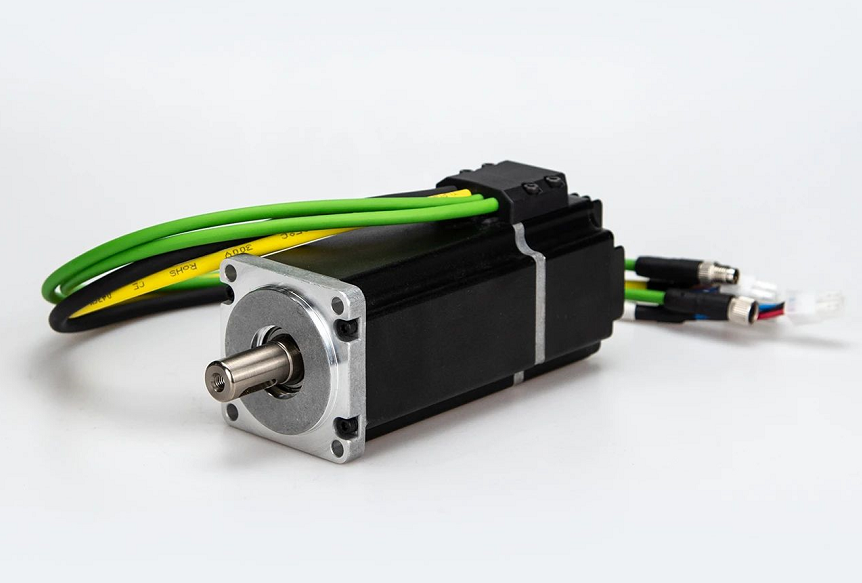

电机型号：PMM60一体化伺服电机

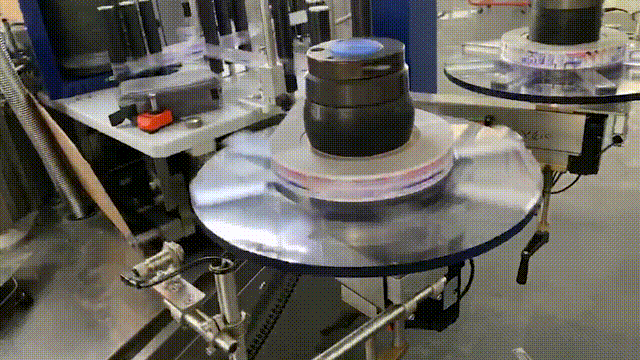

瓶托伺服部分在圆形工作台中均分若干工位，随主轴转动，其中的一体化伺服电机通过6通道滑环（两路电源+四路EtherCAT通信）与PLC连接。

立迈胜一体化伺服电机(国内首创支持EtherCAT协议)，集稀土永磁同步电机、绝对值编码器、总线型伺服驱动器、数字量 I/O于一体，配合减速机，无需外置电气柜，在保证高速精确通信传输的同时极大简化了转盘机构，降低转盘负载，节约了可观的空间和重量，确保转盘时刻保持高效率、持续输出。

在CSP模式下，运算周期4ms，做以主轴位置为参考的凸轮运动，从而保证每瓶都能以相同的角度进行贴标。
