【介绍】 立迈胜一体化低压伺服Ethercat通信的电机在汇川H5UPLC上的使用,本篇主要讲解使用汇川的运动控制库控制电机运行;
一、系统构成
本系统主要构成是电脑,汇川PLC(H5U-1614MTD-A8),PMM系列一体化伺服电机(PMM6020B-Ethercat通信)。

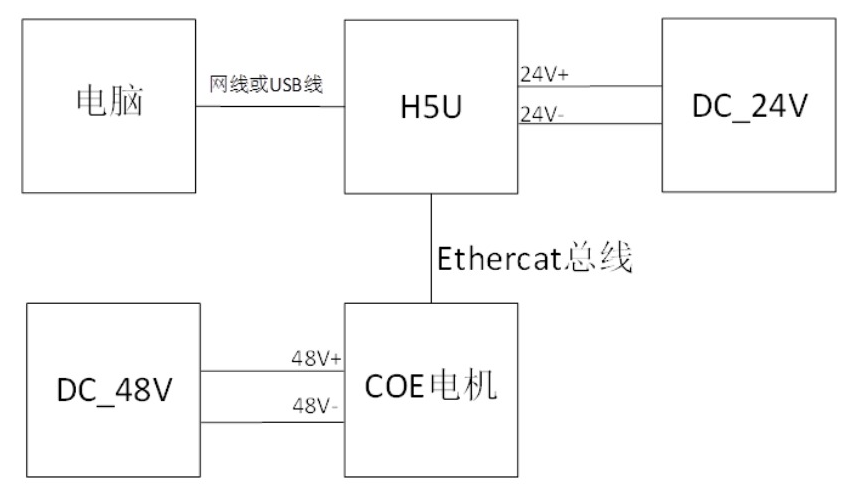

二、接线示意图

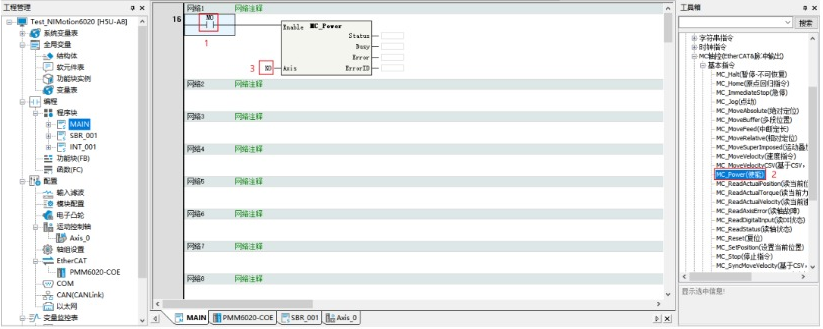

三、添加功能块 1、使用功能块 ①如上图,参考步骤添加使能功能块

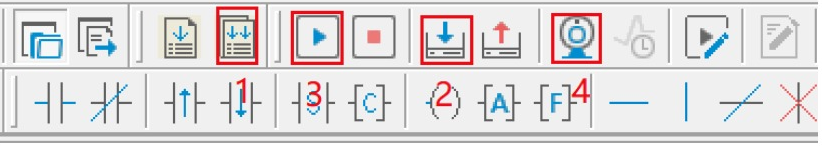

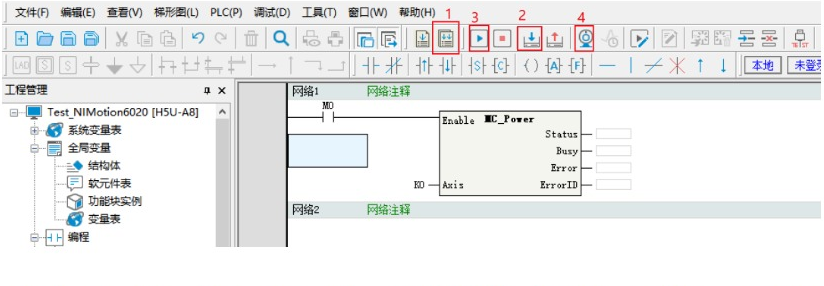

②如上图,编号“1”“2”“3”“4”分别为“编译”“下载”“运行”“监控”

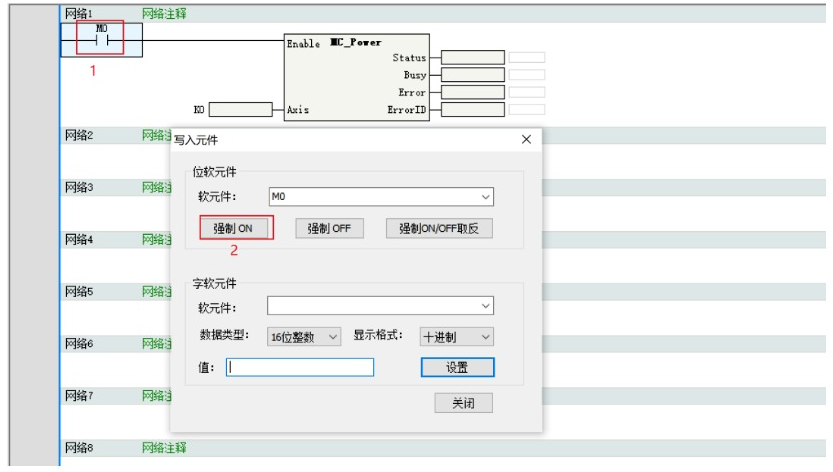

③在“1”位置按“Enter”键,如以上界面,再点击“强制ON”,电机即可使能

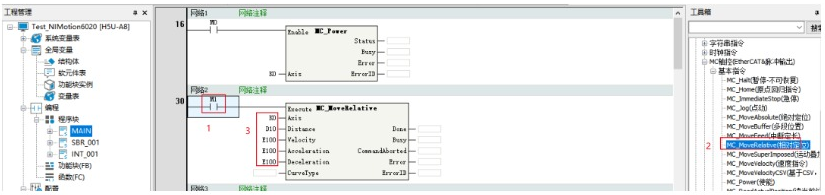

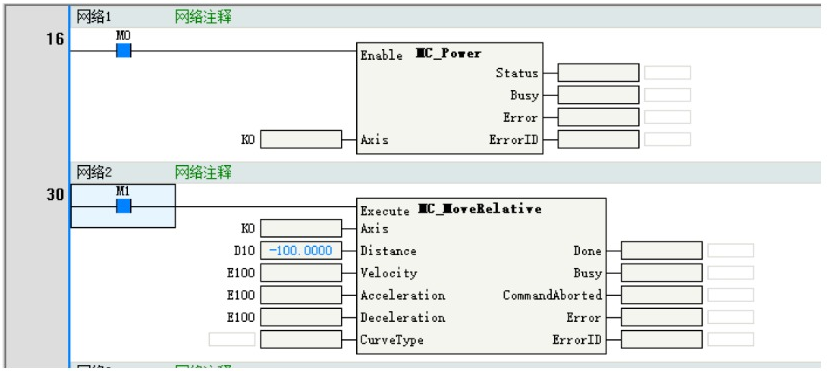

2、位置运行功能块 ①参考上图添加相对定位功能块
②如上图,编号“1”“2”“3”“4”分别为“编译”“下载”“运行”“监控” ③首先给D10写-100,然后将M1置ON,电机即可反转100圈
3、速度运行功能块

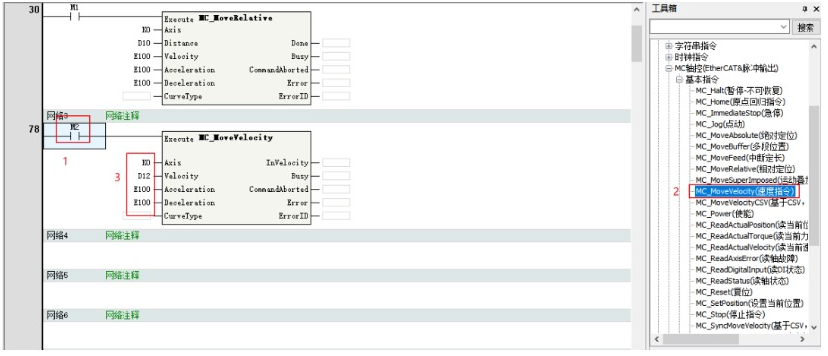

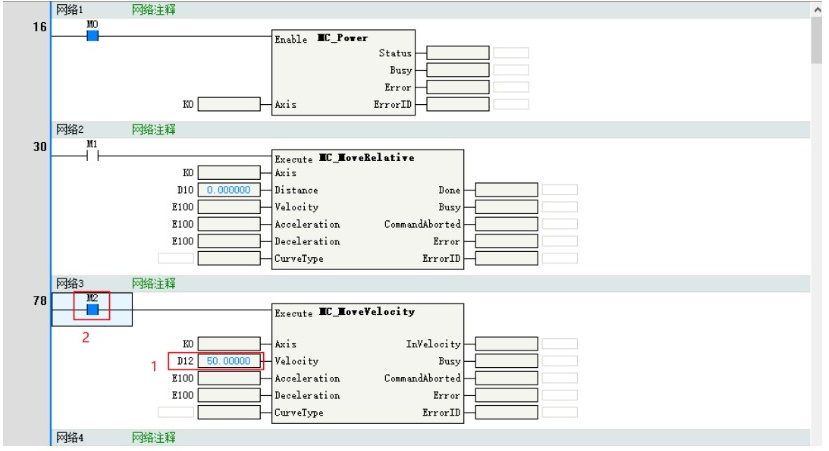

①参考上图添加速度功能块

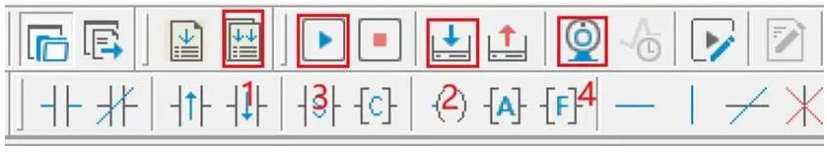

②如上图,编号“1”“2”“3”“4”分别为“编译”“下载”“运行”“监控”

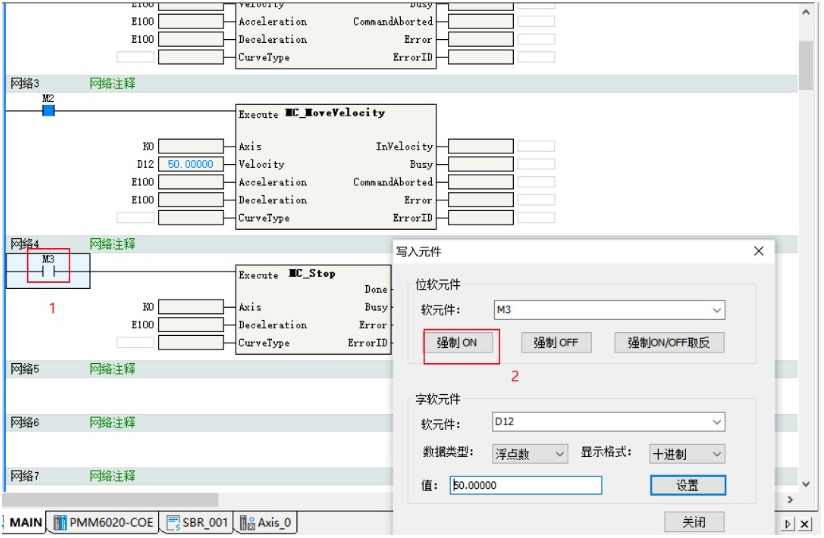

③D12给50,M2置ON,电机即可以3000rpm速度运行 4、停止功能块 ①如上图,添加停机功能块

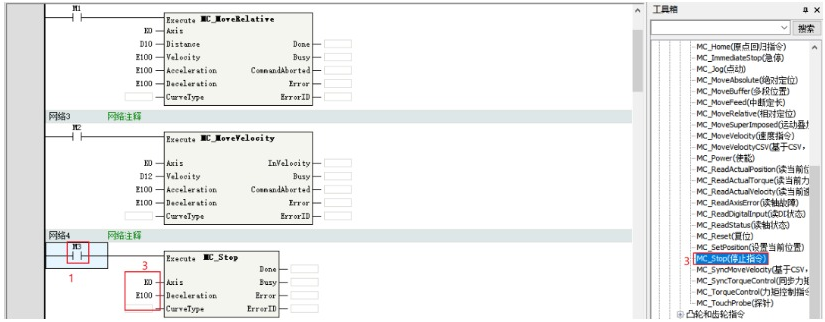

②如上图,编号“1”“2”“3”“4”分别为“编译”“下载”“运行”“监控” ③先让电机以一定速度运行,然后将M3置ON,电机即可停止运行 |
