生理盐水流量控制器是医疗输液系统中的关键设备，用于精确控制生理盐水的输注速度与剂量。传统控制器存在精度低、响应慢等问题，而一体式步进伺服电机凭借高集成度、精准控制及稳定性，有效提升了流量控制的可靠性与自动化水平。
一、设备简介
生理盐水流量控制器通过调节阀门的开合度来控制液体流量，其核心要求包括：
1. 高精度定位：确保每滴液体的体积误差小于临床标准
2. 快速响应：适应输液速度的实时调整需求
3. 长期稳定性：避免设备在连续工作中因温升、负载变化导致性能波动
一体式步进伺服电机将驱动器、编码器与电机集成于紧凑结构中，减少了外部接线与空间占用，特别适合医疗设备对小型化与可靠性的严苛要求。
二、应用方案与产品
1. 电机选型与功能设计
选用型号：STM4248B-485-M-0FS（支持Modbus通信协议）
核心功能：模拟量速度控制，通过电压信号精确调节电机转速，进而控制阀门开度与流量
2. 系统集成架构
上位机（如PLC或医疗主控系统）通过RS-485总线发送指令至电机
电机内置编码器实时反馈位置信息，形成闭环控制，确保流量精度±1%以内

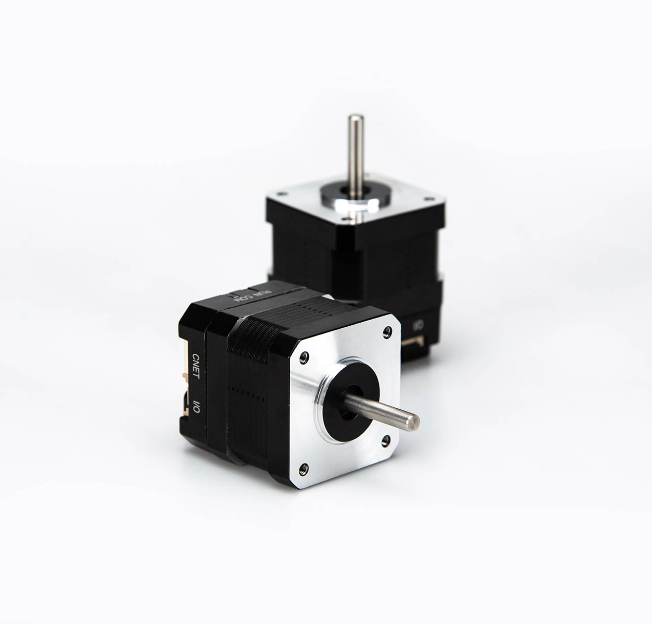

三、应用产品
集成设计：融合步进电机、驱动器、高精度编码器，减少75%外部接线；
通信协议：支持Modbus，便于与医疗系统无缝对接；
紧凑结构：直径42mm，长度48mm，适用于空间受限的便携式输液设备。
四、问题与解决
1. 问题描述
客户在通过IO控制电机时，频繁出现断使能/上使能瞬间过流报警，导致设备停机，影响临床使用。
2. 原因分析
参数H2006-07（断使能减速时间）与H2006-08（上使能加速时间）初始值设置过低，导致电流冲击。
3. 解决方案
将H2006-07和H2006-08参数值从默认低值提升至1000，延长使能状态切换时的加减速时间，避免电流突变。调整后设备运行稳定，未再出现过流故障。
五、总结概要
一体式步进伺服电机在生理盐水流量控制器中实现了：
精准流量控制：通过模拟量速度模式与编码器反馈，满足医疗精度需求
高可靠性：优化参数后克服过流问题，保障长时间连续工作
智能化拓展：基于总线通信，可兼容远程监控、剂量记录等高级功能
未来，随着医疗自动化需求的提升，一体式步进伺服电机将在输液泵、透析机等设备中进一步推广应用，结合AI算法实现自适应流量调节，为智慧医疗提供底层技术支撑。
【一体化步进伺服电机优势】
高集成度提升设备便携性：一体化步进伺服电机集成了步进电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。
灵活性满足多样化需求：一体化步进伺服电机支持CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。
高精度定位提升测量精度：一体化步进伺服电机具有较高的定位精度，能够实现移动设备的高精度定位。
多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。
高速响应提升设备效率：一体化步进伺服电机具有快速的响应速度。
完善的报警功能：一体化步进伺服机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
