NIMC3000系列触屏一体机 | ||

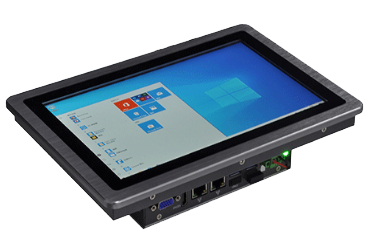

 | NIMC3000系列触屏一体机是采用 Intel® Atom™ E3845 J1900 芯片组，充分考虑应用环境，综合多种措施而设计的一款能够在多种应用环境中安全稳定、高效运行的 10 1 寸工业全平面电容触屏一体机。
| |
特点● 工业级 10.1 寸显示器，背光寿命可达 50000 小时 ● Intel® E3845/J1900 CPU ,板载 4Gbyte 内存 ● 紧凑型无风扇设计及铝合金面板 ● 全平面电容触摸屏，前面板防护等级 IP65 ● 64-512G mSATA 电子盘 (选配) ● 内部 1 mPCIe 插座，可用于扩展 WiFi 或 CAN 等（选配） ● 支持 HDMI 及音频多媒体，2 个 RS232/RS485 接口，2 个 100M/1000M 自适应 Ethernet 接口，1 CRT 显示接口 | ||
 | 产品型号 | ||||||||
| 型号 | CPU | 内存 | RS232或RS485 | RS232(三线) | USB | RJ45 | 电源输入 | 工作温度 | |
|---|---|---|---|---|---|---|---|---|---|
| NIMC3000-10W-3845 | 1.91GHz | 4G | 1 | 3 | 4 | 2 | 12V | -30℃~+70℃ | |
| NIMC3000-10W-3845-36 | 1.91GHz | 4G | 1 | 3 | 4 | 2 | 9-36V | -30℃~+70℃ | |
| NIMC3000-10W-1900 | 2.00GHz | 4G | 2 | 3 | 4 | 2 | 12V | -25℃~+60℃ | |
| NIMC3000-10W-1900-36 | 2.00GHz | 4G | 2 | 3 | 4 | 2 | 9-36V | -25℃~+60℃ | |
| ※注：触摸屏尺寸：10.1寸，支持Audio/HDMI/VGA，支持mSATA插座、mini PCle插座，支持带灯开关 | |||||||||
| 功能特性 | |
| 工业级 10.1 寸显示器，背光寿命可达 50000 小时 | ||
| Intel® E3845/J1900 CPU ,板载 4Gbyte 内存 | ||
| 紧凑型无风扇设计及铝合金面板 | ||
| 全平面电容触摸屏，前面板防护等级 IP65 | ||
| 64-512G mSATA 电子盘 (选配) | ||
| 内部 1 mPCIe 插座，可用于扩展 WiFi 或 CAN 等（选配） | ||
| 支持 HDMI 及音频多媒体 | ||
| 2 个 RS232/RS485 接口 | ||
| 2 个 100M/1000M 自适应 Ethernet 接口 | ||
| 1 CRT 显示接口 | ||
| 机壳接地保护 | ||
| 安装方式：嵌入式安装 | ||
| 电源要求：+12V±5%,1.5A（可选+9~+36V电源输入） | ||
| 工作环境：-25℃~+60℃（可选-30℃~+70℃） | ||
| 贮存温度：-55℃~+85℃ | ||

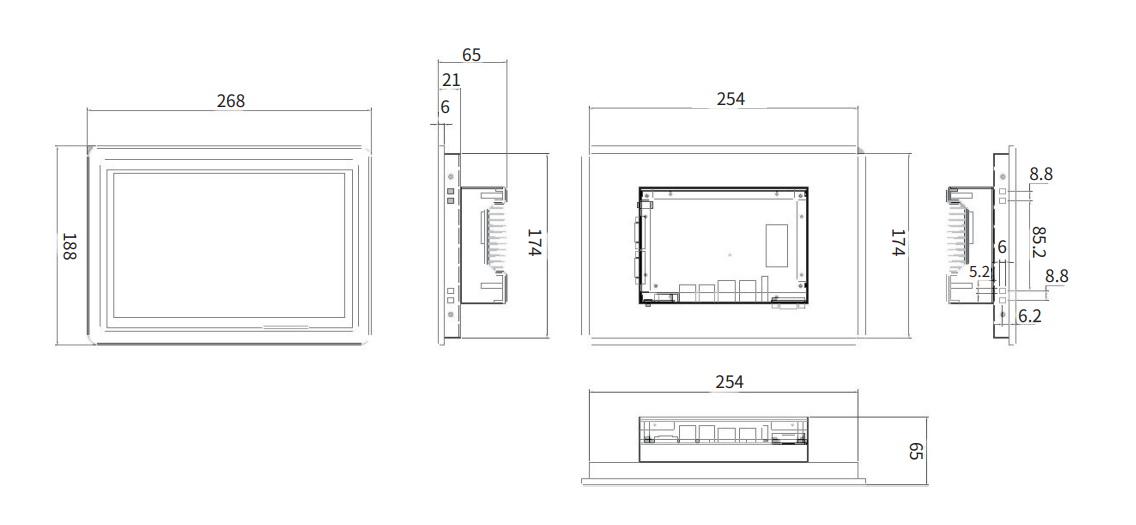

| 结构尺寸：268mmx188mmx65mm | ||
| 前面板接口的位置（正面） | 侧面板接口位置（侧面） | |
 |  | |

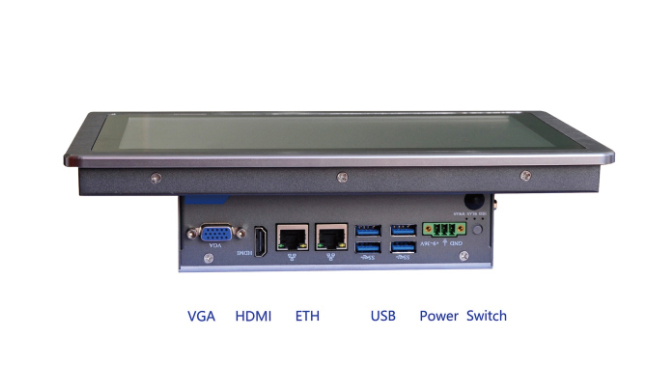

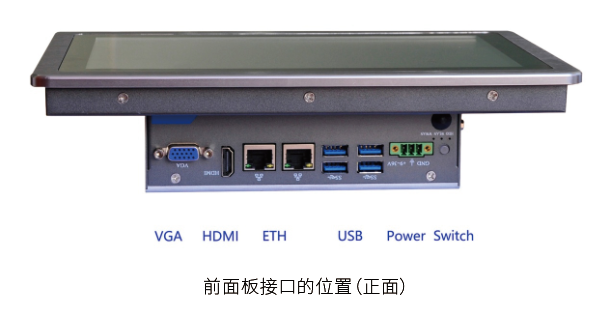

| NIMC3000系列触屏一体机上的接口分前面板和侧面板。前面板上连接器位置，如图 1-1 所示，接口从左到右排列依次为：VGA显示接口、HDMI 显示接口、2 个网络接口、3 个 USB 接口、+9～+36V 电源输入接口、电源开关或复位开关 | NIMC3000系列触屏一体机侧面板上接口如图，从左到右排列依次为：COM1 接口、COM2 接口、声卡接口。 串口 1 可以设置为：RS232 或 RS485。出厂缺省设置为：RS232，若需要 RS485 订货时请说明。 | |
| 串行口连接器 | ||||

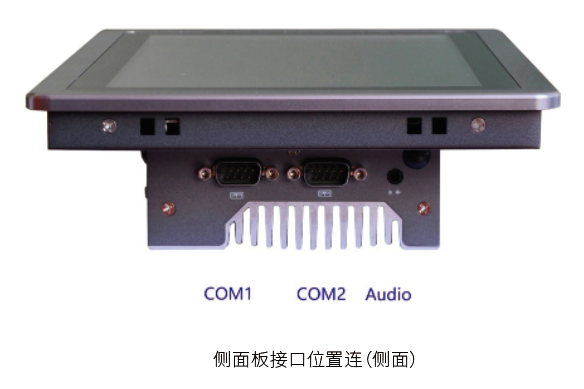

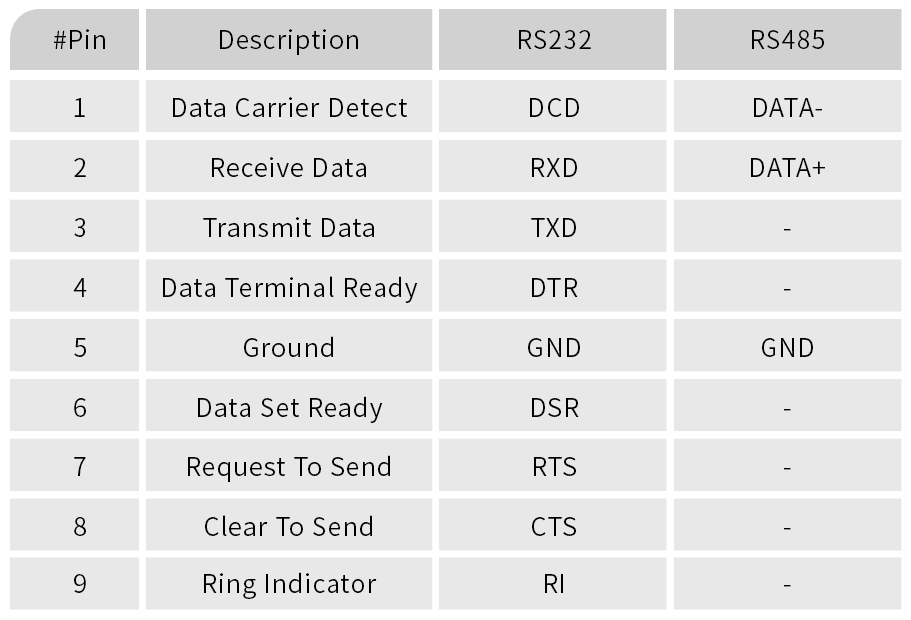

NIMC3000系列触屏一体机侧面板上接口如图，从左到右排列依次为：COM1 接口、COM2 接口、声卡接口。 串口可以设置为：RS232 或 RS485。出厂缺省设置为：RS232，若需要 RS485 订货时请说明。 两个 DB9连接器的串口，信号完全相同，信号定义如表 。 | #Pin | Description | RS232 | RS485 | |
| 1 | Data Carrier Detect | DCD | DATA- | ||
| 2 | Receive Data | RXD | DATA+ | ||
| 3 | Transmit Data | TXD | - | ||
| 4 | Data Terminal Ready | DTR | - | ||
| 5 | Ground | GND | GND | ||
| 6 | Data Set Ready | DSR | - | ||
| 7 | Request To Send | RTS | - | ||
| 8 | Clear To Send | CTS | - | ||
| 9 | Ring Indicator | RI | - | ||
| 连接器 | |||||||

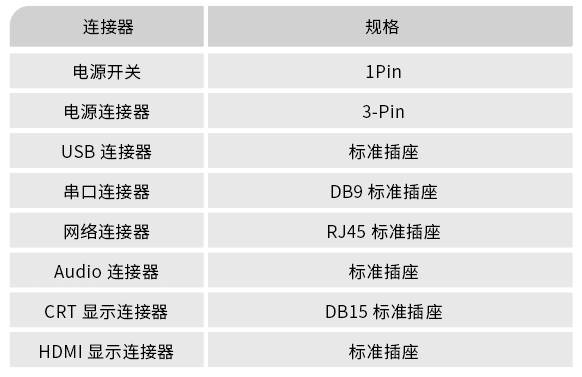

| 电源开关 | 电源连接器 | USB连接器 | 串口连接器 | 网络连接器 | Audio连接器 | CRT显示连接器 | HDMI显示连接器 | |
| 1Pin | 3-Pin | 标准插座 | DB9标准插座 | RJ45标准插座 | 标准插座 | DB15标准插座 | 标准插座 | |
NIMC3000系列触屏一体机采用带灯电源开关，按下开关通电后正常颜色为：绿色。再次按下开关关掉电源后颜色为：白色。 重要提示： 若采用上电启动方式，此按钮灯长亮，不作为上电开关，只起复位开关功能。 | ||||||||
考虑到工业现场的不同，提供多元的电源保护功能，如过压保护，低电压保护和反插功能等，以防止工厂设备出现电力异常而停止运作。 电源输入采用菲尼克斯三孔插座，Pin2 为大地接口。出厂电源缺省输入设定为：12V。若需要+9V～+36V 电源输入，请在订货前说明。 说明：1.工业应用，设备请接大地 2.需要+9V～+36V 电源输入，请在订货前说 | ||||||||
