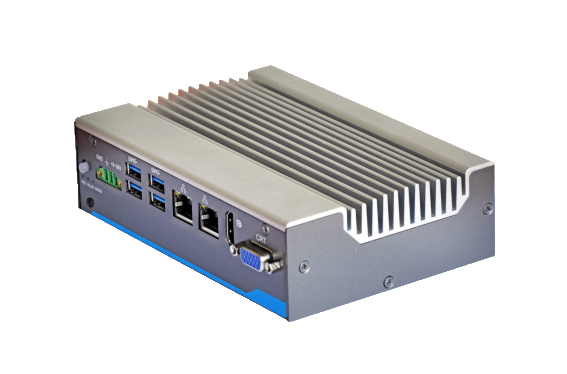

NIMC3000系列工业计算机 | ||
 | NIMC3000系列工业计算机系统是一款采用 Intel®BayTrailE3800 系列处理器（SoC），无风扇设计，能够在各种应用环境中安全稳定、高效运行的人工智能工业计算机。
| |
特点● Intel®BayTrailE3845/J1900 四核 CPU，主频 1.91GHz/2.00GHz，板载 4Gbyte 内存 ●1x mSATA插座，支持mSATA32G-1TG 电子盘（可选） ● 1xminiPCIe 插座 (可安装 WiFi 和 CAN模块) ● 坚固的无风扇设计 ● 金属外壳，可承受工业级 EMI/EMS（EN61000-6-4,61000-6-2） ● 可选DIN导轨/壁挂式安装 ● 支持9～36V 宽电压输入，具有过压保护，低电压保护和防反插功能 | ||
 | 产品型号 | ||||||||
| 型号 | CPU | 内存 | RS232或RS485 | RS232(三线) | USB | RJ45 | 电源输入 | 工作温度 | |
|---|---|---|---|---|---|---|---|---|---|
| NIMC3000-3845-A | 1.91GHz | 4G | 1 | 3 | 4 | 2 | 12V | 20℃~+60℃ | |
| NIMC3000-3845-36-A | 1.91GHz | 4G | 1 | 3 | 4 | 2 | 9-36V | -20℃~+60℃ | |
| NIMC3000-1900-A | 2.00GHz | 4G | 1 | 3 | 4 | 2 | 12V | -20℃~+50℃ | |
| NIMC3000-1900-36-A | 2.00GHz | 4G | 1 | 3 | 4 | 2 | 9-36V | -20℃~+50℃ | |
| ※注：支持Audio/HDMI/VGA，支持mSATA插座、mini PCle插座，支持带灯开关，配件：菲尼克斯电源端子/桌面安装支架/WiFi BT天线包（选配） | |||||||||
| 规格参数 | |
| 输入电压 | • 12V，5A（可选9V~36V输入） | |
| 工作温 | • -20℃~+60℃（可选-40℃~+70℃） | |
| 支持操作系统环境 | • Windows7/8、Win10、Linux | |
| 功率 | • 6.5W（典型值） | |
| 结构尺寸 | • 160mm x 110mm x 40mm | |
| 安装方式 | |

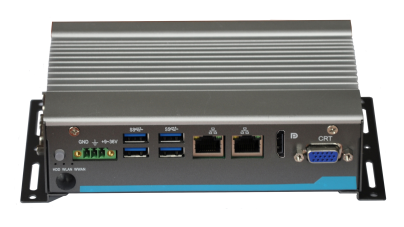

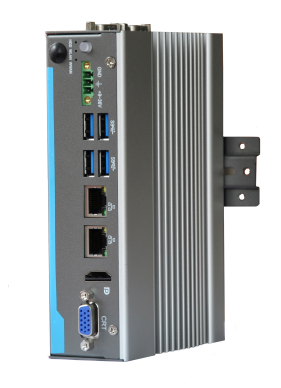

| DIN导轨安装 | 壁挂式安装 | |
 |  | |
| 输入电压 | 功率 | |
| 12V,5A(可选 9V～36V 输入) | 6.5W(典型值) | |
| 工作温度 | 贮存温度 | |
| -20℃~+60℃（可选-40℃~+70℃） | -55℃~+85℃ | |
| 支持操作系统环境 | 结构尺寸 | |
| Windows7/8、Win10、Linux | 160mmx110mmx40mm | |
| 面板接口：NIMC3000系列工业计算机接口面板分为背面板和侧面板。 其位置如下图： | ||

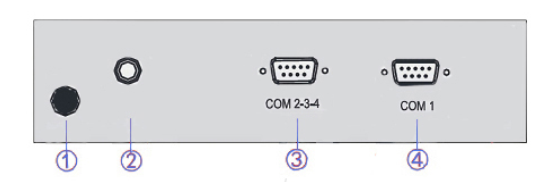

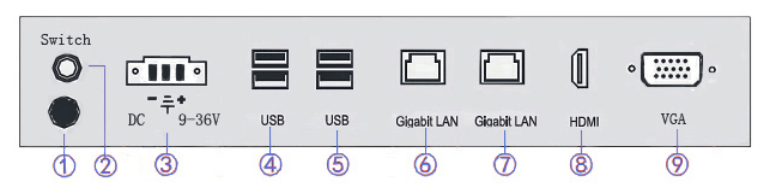

| 背面板 | 侧面板 | |
 |  | |
|
| |
| 串口接口定义 | ||||
NIMC3000系列工业计算机有四个三线RS232串行口： COM1为 RS232/RS485，通过跳线设置。 COM2、COM3、COM4 均为 RS232。 信号定义如表： | 物理端口 | COM端口 | #Pin | Description | |
| COM1 | COM1:RS232/RS485 | 2 | RS232RXD | ||
| 3 | RS232 TXD | ||||
| 5 | GND | ||||
| 1 | RS485- | ||||
| 2 | RS485+ | ||||
| COM2-3-4 | COM2:RS232 | 2 | RS232 RXD | ||
| 3 | RS232 TXD | ||||
| 5 | GND | ||||
| COM3:RS232 | 1 | RS232 RXD | |||
| 6 | RS232 TXD | ||||
| 4 | GND | ||||
| COM4:RS232 | 7 | RS232 RXD | |||
| 8 | RS232 TXD | ||||
| 9 | GND | ||||
| 配件表 | ||||||
| 电源 | 电源输入适配器（含凤凰插头） | ||||||
| mSATA电子盘（可选） | mSATA-64G电子盘 | mSATA-128G电子盘 | mSATA-256G电子盘 | ||||
| WiFi 模块 | WiFi模块及天线 | ||||||
| 安装件（可选） | 导轨安装件 | 壁挂安装件 | |||||

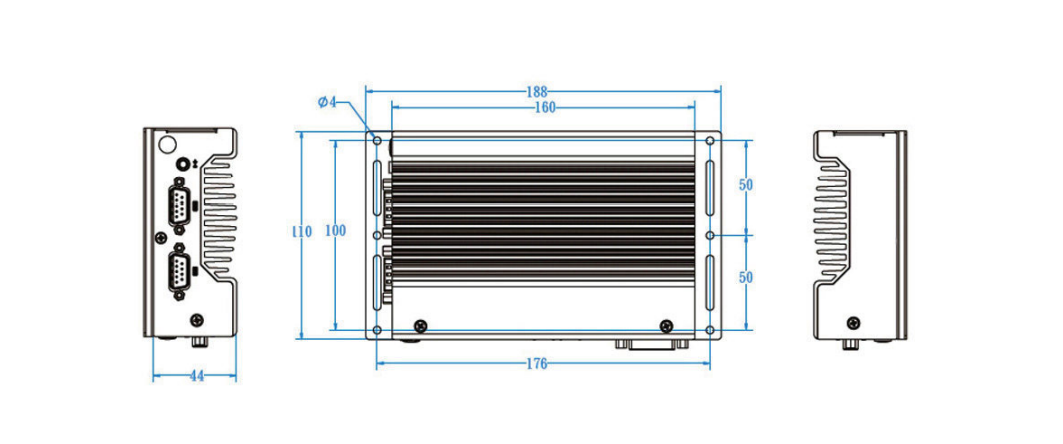

| 结构尺寸 |
|
